基于单片机的人体阻抗测量系统

来源：本站整理作者：佚名 2011-09-12 06:14:24

2.3 RS485电路

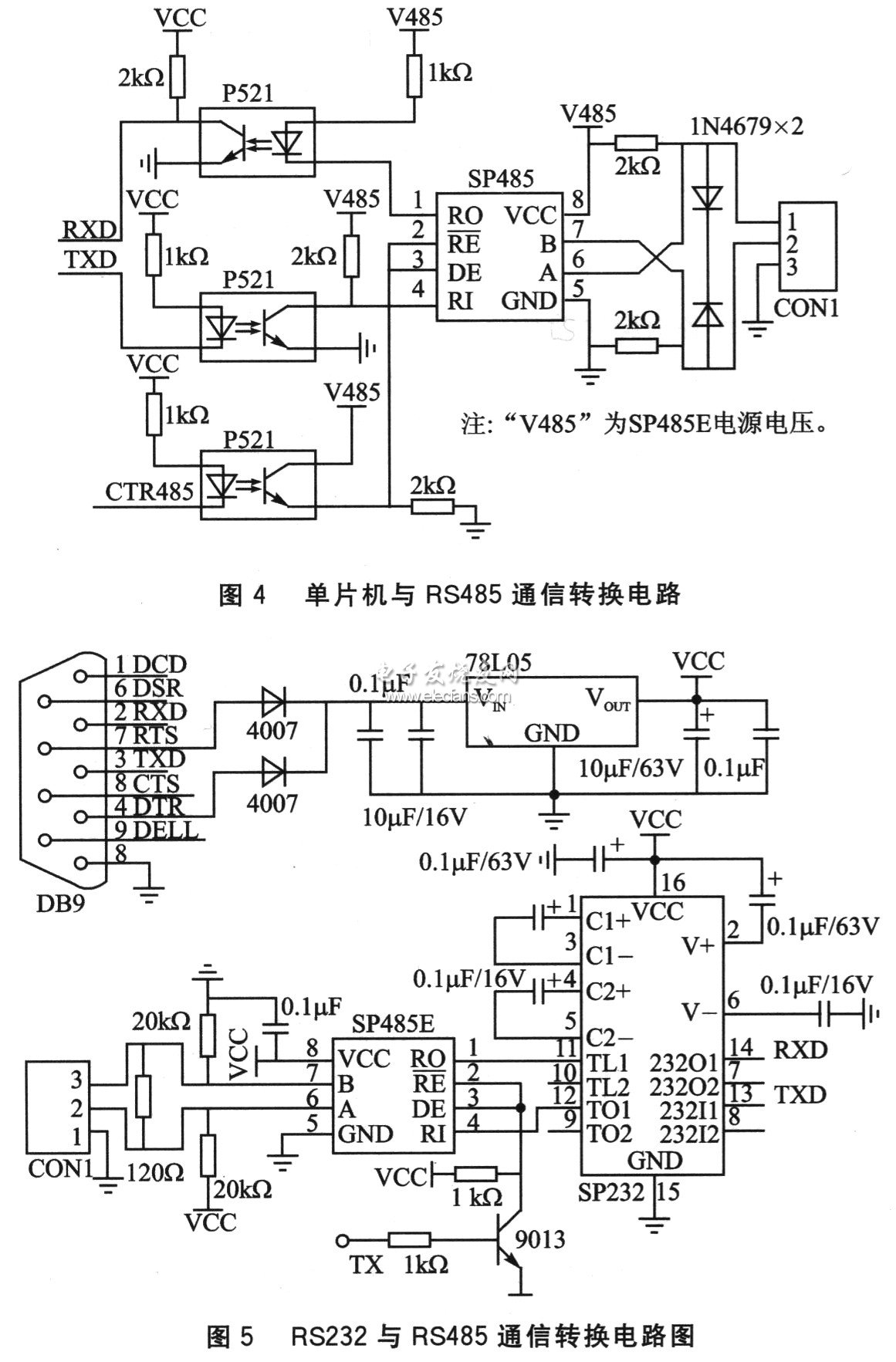

　　图4所示的单片机与RS485通信转换电路中，通过3个光耦器件对单片机电路和RS485总线进行隔离，提高系统的抗干扰能力。采用SP485E来支持RS485串行协议，但由于SP485E的工作逻辑是TTL电平，而RS232通信的逻辑电流不是TTL电平，需要通过SP232器件进行电平转换，如图5所示。RS485工作在半双工通信状态，通过CTR485控制数据的输入/输出方向。

　　3 软件设计

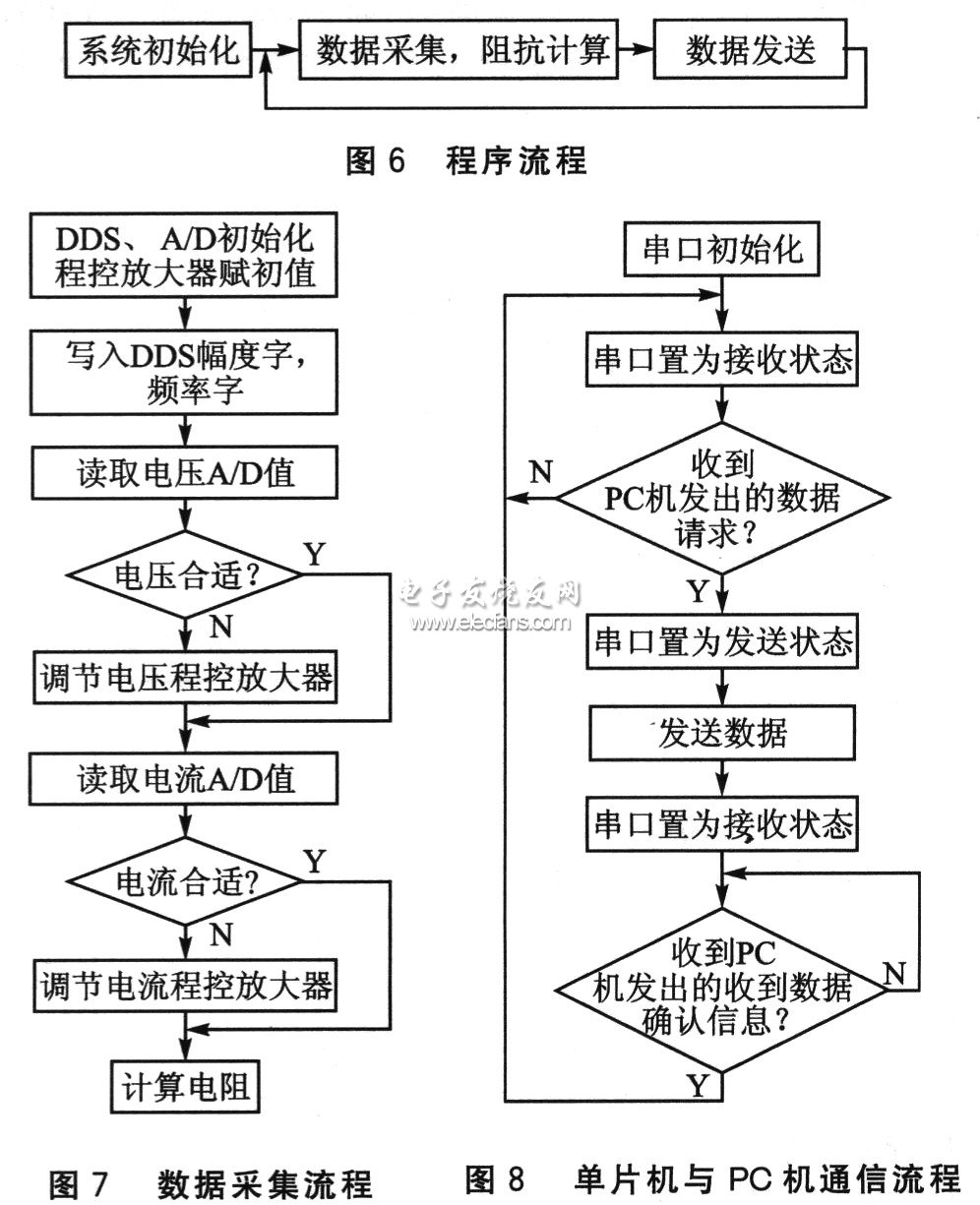

　　本系统的软件用C语言编写，在IAR EmbeddedWorkbench环境下进行编写、调试，其软件流程如图6所示。单片机软件主要分为两部分，一部分通过控制AD9852产生正弦波，同时对电压、电流进行A/D转换，进而进行计算，其流程如图7所示;另一部分将采集来的数据传输给PC机，软件流程如图8所示。
