苏州迅达SWE30-100K自动扶梯检修操作线路分析
来源：本站整理  作者：佚名  2011-09-13 09:03:21



　　上行：4C#端子→维修操作继电器SRE→下检修插头PBL-B→维修控制停止按钮JHRE→维修操作下行按钮ERE-D→维修操作上行按钮ERE-U→维修操作插孔PRE-T。

       如下图所示：

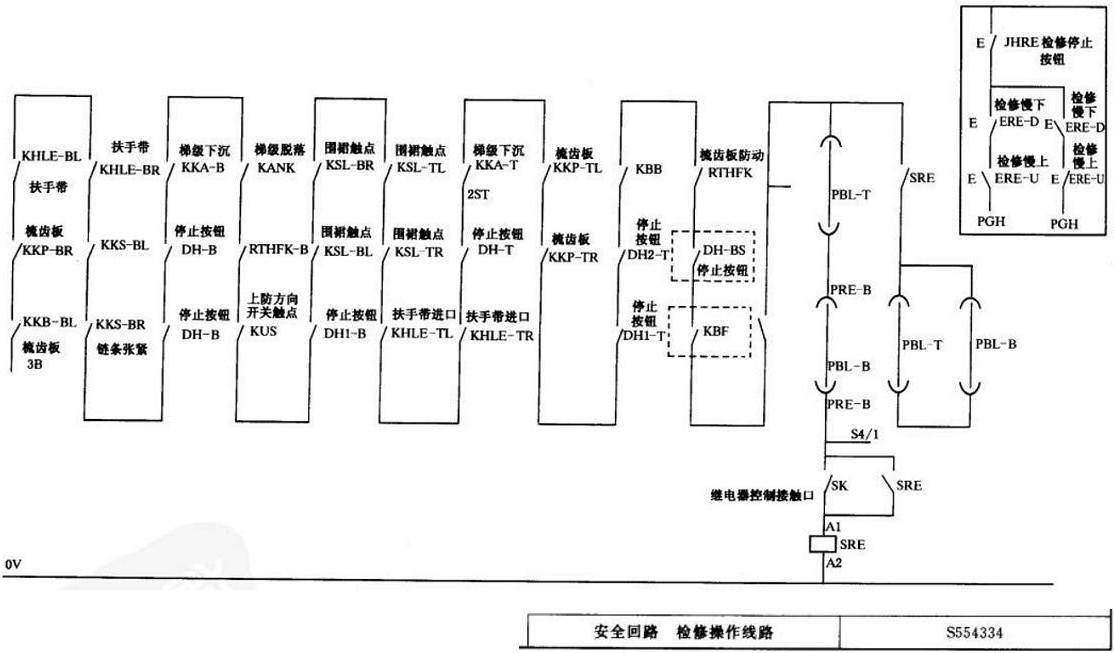

      图1

检修操作线路图

      图2

检修操作线路图
