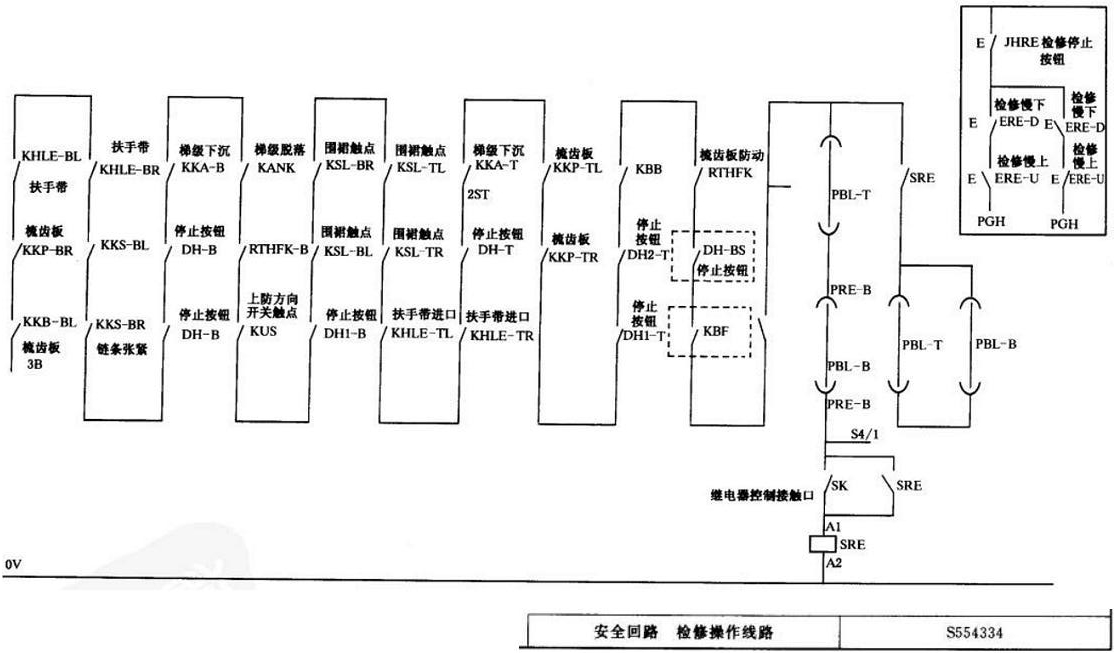

3B端子→下左梳齿板开关KKB-BL→下右梳齿板KKP-BR→下左扶手带开关KHLE-BL→下右扶手带开关KHLE-BR→下左链条张紧触点KKS-BL→下右链条张紧触点KKS-BR→下停止按钮DH-B→下梯级下沉开关KKA-B→上方向开关触点KUS→下左围裙板触点KSL-BL→下右围裙板触点KSI-BR→上左围裙板触点KSL-TL→上右围裙板触点KSL-TR→上左扶手带开关KH-LE-TL→上右扶手带开关KHLE--TR→上停止按钮DH-T→上梯级下沉开关KKA-T→上左梳齿板开关KKP-TL→上右梳齿板开关KKP-TR→停止按钮DHl-T、DH2-T→闸带触点KBF+相序检测继电器RKPH→上检修插头PBL-T→下检修插头PBL-B→继电器控制回路接触器SK或维修操作继电器触点SRE←维修操作继电器触点SRE→维修操作继电器线圈→AC110V的OV。

　　如下图所示：
