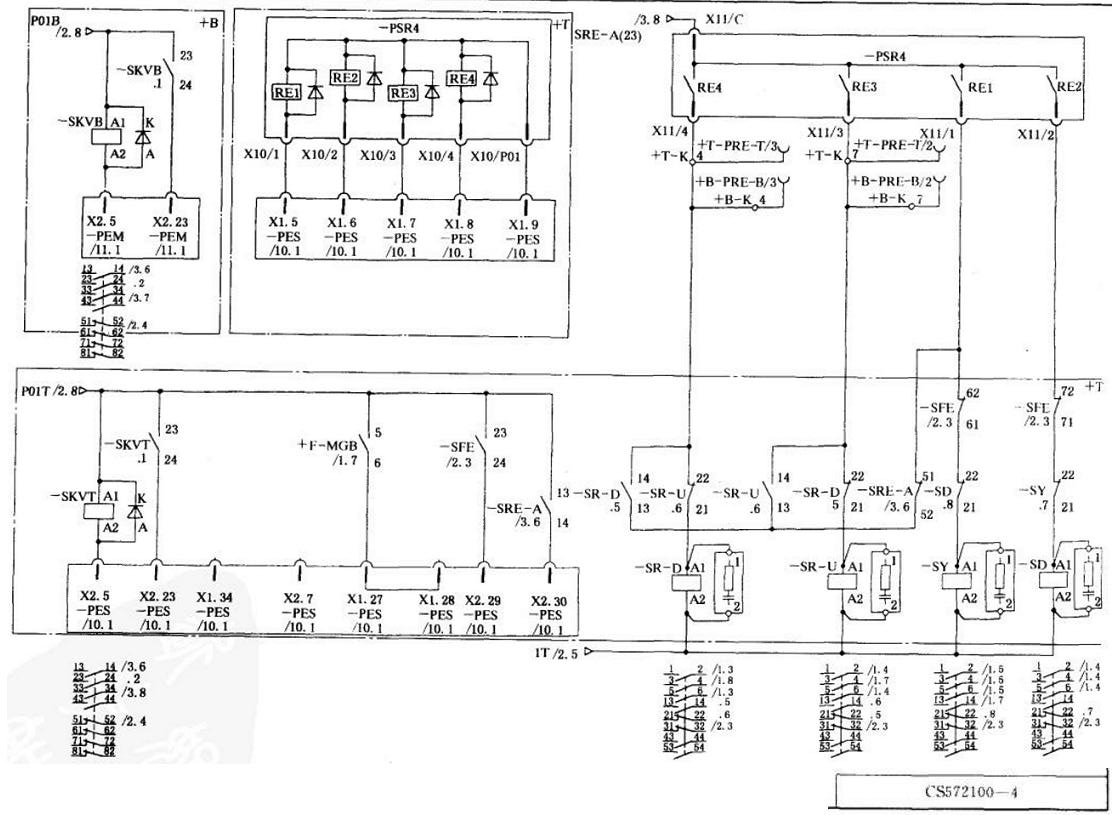

Xll/4→上行接触器SR-U→下行接触器线圈SR-D→AC110V的0V。
Xll/3→下行接触器SR-D→上行接触器线圈SR-U→AC110V的OV。
Xll/l→星形启动接触器SFE→三角形接法接触器SD→星形接法接触器线圈SY→AC110V的OV。
Xll/2→星形启动接触器SFE→星形接法接触器SY→三角形接法接触器线圈SD→AC110V的OV。
如下图所示：
