302T端子→上右扶手带入口触点KHLE-TR→上右梳齿板触点KKP-TR→上右围裙板触点KSL-TR→上左围裙板触点KSL-TL→上左扶手带入口触点KHLE-TL→上左梳齿板触点KKP-TL→上停止开关DH-T→上梯级下陷触点KKA-T→下停止开关DH--B→下右扶手带入口触点→下右梳齿板触点KSL—BR→下右围裙板触点KSL-BR→下左围裙板触点KSL-BL→下梯级下陷触点KKA-B→下左扶手带入口触点KHLE-BL→下左梳齿板触点KKP--BL→下左链条张紧触点KKS-BL→下停止开关JH-B→380B端子→下检修插头PBL-B→主速度检测继电器SKVB→从速度检测继电器→上检修插头PBL-T→星形启动接触器SFE，检修运行接触器SRE-A→检修运行接触器线圈SRBA→AC110V的OV。

　　380B端子→安全回路继电器线圈RSK→AC110V的OV。

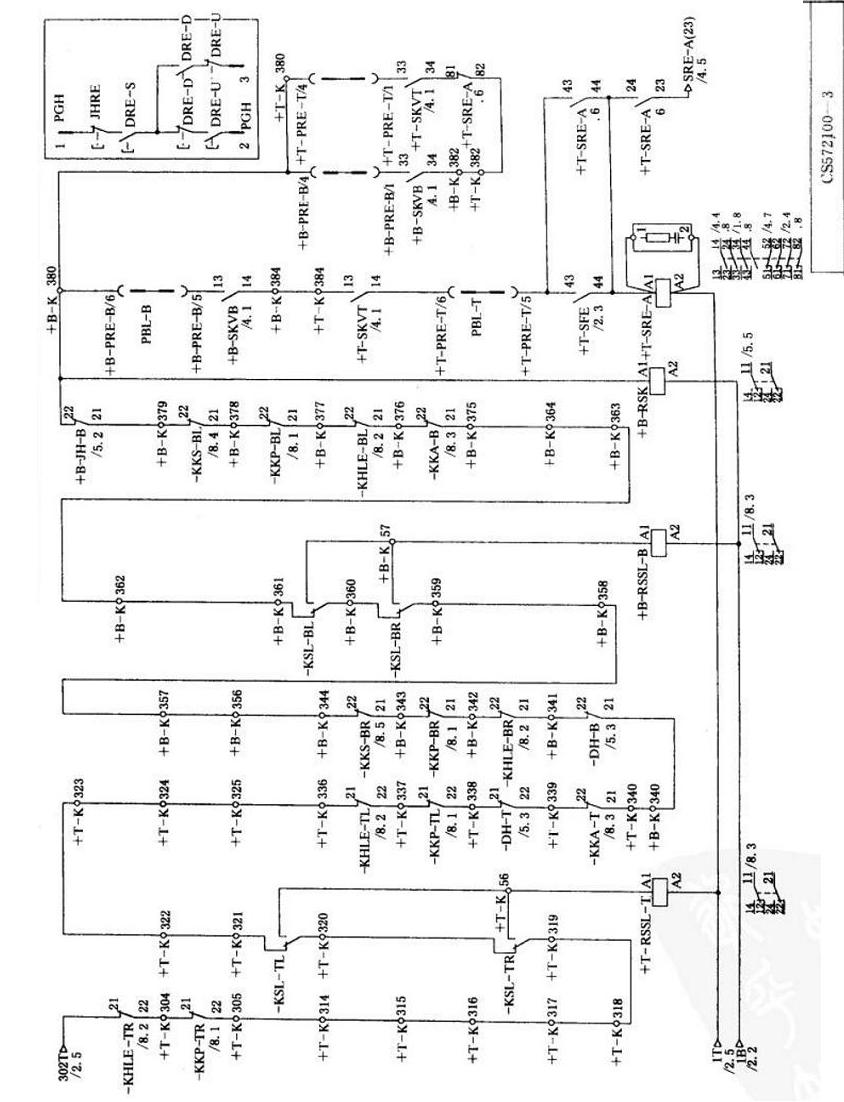

　　如下图所示：
