苏北京安适达PCYB液压电梯控制系统分析
来源:本站整理  作者:佚名  2011-09-13 19:58:21



  1.消防回路

  (1)消防回路电源Ul→保险FU8→消防开关SXF1常开触点→消防继电器线圈KXF→N。

  (2)锁梯回路。电源U1→保险FU8→锁梯开关SDF常开触点与消防继电器KXF1常开触点→锁梯继电器线圈KDF→N。

  (3)控制电源、控制回路。电源U1→保险FU8→锁梯继电器KDF1常开触点与控制电源继电器KZK常开触点和门锁继电器KMS常闭触点→控制电源继电器KZK线圈→N。

  2.电动机温升保护回路

  电源→控制电源继电器KZK常开触点→Ol线号→热保护继电器KJM线圏→N。

  在电动机的定子绕组内装有一个温度感应传感器,当电动机温升超过设定温度时,热敏继电器KJM线圈失电动作,从而防止电动机因温度过高而烧坏。

  3.电梯上下方向控翻回路(1)电梯上方行控制回路。电源AC220V→急停继电器KJT常开触点→上强迫减速开关SS常闭点→上方向接触器KS常开触点→快速运行接触器线圈KK→控制系统PLC出力信号Y021→N。

  (2)电梯下方向控制回路。电源AC220V→急停继电器KJT常开触点→下强迫减速开关SX常闭点→下方向接触器KY常开触点→快速运行接触器KK线圈→控制系统PLC出力信号Y022→N。

  4.电梯正常上行全过程控翻回路

  电梯在井道下部,急停继电器KJT吸合→所有厅门闭合及电气开关SMS接通,轿门闭合电气连锁开关SJM接通→门锁回路控制继电器线圈KMS通电→门锁继电器KMS常开触点闭合→控制回路电源接通→上限位开关SSX常闭点→下行接触器KX常闭触点→检修继电器KJY正常→PLC输入信号正常,发出上行指令,PLC输出信号接通上行接触器线圈KS、封星接触器线圈KY、快车接触器线圈KK。

  通过上方向接触器KS辅助常开触点接通泵控制器VS信号,通过快车接触器KK辅助常开触点接通泵控制器VN信号→泵控制器收到输入信号并输出→泵控制板输出上行电磁阀VMP信号与快车VML信号→电梯上行。

  5.电梯正常下行全过程控制回路运行过程

  电梯在井道上部,急停继电器KJT吸合→所有厅门闭合及电气开关SMS接通,轿门闭合。电气连镇开关SJM接通→门锁控制继电器线圈KMS通电→门锁继电器KMS常开触点闭合→控制回路电源接通→下限位开关SXX常闭点→上行接触器KS常闭触点→检修控制继电器KJY正常→PLC输入信号正常→发出下行指令→PLC输出信号接通下行接触器线圈KX、快车接触器KK线圈。通过下方向接触器KX常开触点接通。泵控制板VD信号,通过快车接触器KK辅助常开触点接通泵控制器VN信号,泵控制器收到信号并输出下行电磁阀VMD信号与快车VML信号→电梯下行。

  6.安全保护电路

  电源01→底坑急停开关SJTK→限速器开关SZL→安全窗开关SAQ→大梁开关SDL→轿顶急停开关SJTD→轿内急停开关SJTP→上极限开关SSW1→下极限开关SSW2→热敏电阻继电器KJM→热保护继电器KR→机房控制柜急停开关SJTG→KJT急停继电器线圈→N。

  各安全开关动作过程:底坑急停开关SJTK,轿顶急停开关SJID,轿内急停开关SJTP,机房控制柜急停开关SJTG,供维修人员使用的紧急停止开关,维修作业人员在维修操作时,一旦遇到紧急情况,可立即

  关断电梯运行。限速器开关SZL,大粱开关SDL,上、下极限开关SSW1、SSW2.防止电梯因失速或电梯运行到两端站,电梯不能正常停止,预防蹲坑、冲顶危险,使开关动作,电梯立即停止。安全窗开关SAQ,防止电梯因停电或故障突然停止,导致乘客被困。轿顶天窗专供司机、维修人员上轿顶采取应急措施,解救被困人员。热敏电阻KJM,在电动机温度过高,当电动机温升超过设定极限时,热敏电阻继电器动作,电梯停止,防止电动机被烧。

  7.门连锁回路

  (1)电源01→急停继电器KJT常开触点→厅门主锁开关SMSan→厅门副锁开关SMSbn→轿门主锁开关SMKa→轿门副锁开关SMKb→门锁继电器线圈KMS→N。

  (2)电梯正常时,必须是各厅门闭合,轿门闭合,各电气连锁开关接通,门锁继电器KMS导电动作KMS常开触点,给PLC提供输入信号。

  如下图所示:

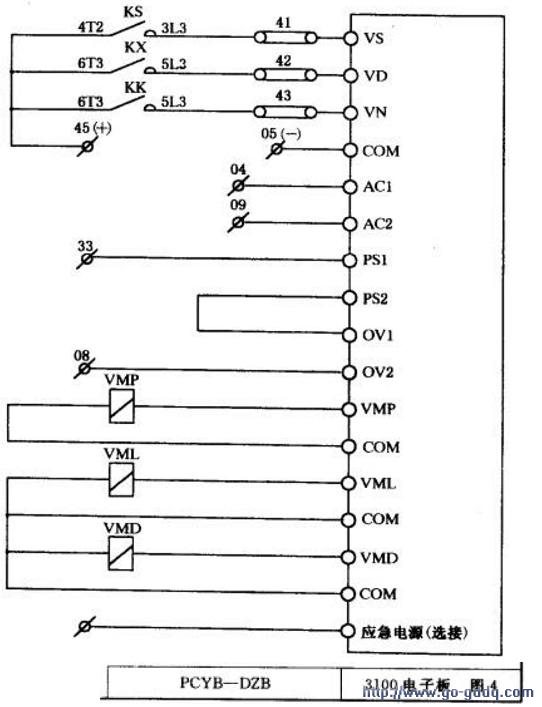

  图1

控制系统图

  图2

控制系统图
