摘要：介绍了基于MSP430单片机的家用烟雾报警器的总体设计方案，详细阐述了系统的硬件组成和软件实现，给出了关键部分的电路图和系统的主程序流程图。实验表明，该报警器功耗低，灵敏度高，可靠性强。
关键词：MSP430F2012；烟雾报警器；烟雾检测；低功耗；高可靠性

    引言
    近年来，全球每年发生火灾600～700万起，其中住宅火灾约占80％以上。根据2003-2006年期间的一份统计报告《美国家庭火灾烟雾报警器》发现：每1000场报道的火灾中，如果有烟雾报警器和湿式喷头存在，火灾导致的死亡率就能降低84％。国外对家庭火灾报警系统的安装早已开始推广并实行，并有许多国家以相应的法律法规严格规定执行。而我国现行的《建筑设计防火规范》(GB 50016-2006)未对住宅部分安装火灾自动报警系统有所规定。通过调研发现，现有烟雾探测器容易失效、连接断开或电池损坏，缺少电池欠压检测，存在误报警的情况，工作极不稳定。因此，本文设计了一款功耗低、可靠性高、实时性强的家用烟雾报警器。

    1 系统总体设计方案

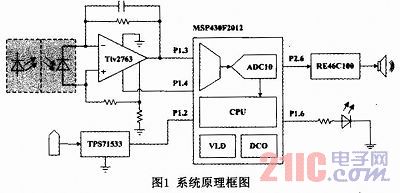

    系统由主控芯片、烟雾检测模块、报警模块和电源模块四部分组成。主控芯片采用16位超低功耗单片机MSP430F2012，每隔8s进行一次烟雾检测，通过F2012芯片I／O口输出32768Hz信号驱动红外发射部分发出红外线，同时使用片内10位ADC对经过放大的红外信号进行连续4
次的数据采集转换，取平均值作为检测结果。同时将检测结果与预设报警门限值进行比较，从而发送预警信息。同时还利用了430内部低频时钟VLO准确定时，高频时钟DCO高速工作，在降低系统成本的同时提高了系统的可靠性。

2 系统硬件电路的设计
2．1 主控芯片MSP430F2012
    MSP430F2012是TI公司新推出的一款高性能16位微控制器。其特点如下：电源电压采用1．8～3．6V的低电压；超低功耗，活动模式(1MHz，2．2V时为200 μA)，待机模式(0．7μA)，掉电模式(RAM数据保持，0．1 μA)；5种省电模式；从待机到唤醒不超过1μs；16位精简指令集，指令周期125ns；带有两个捕获／比较寄存器的16位定时器(TIMERA)；A／D转换器；10位200-ksps，通用串行接口USI；支持SPI和I2C；程序代码熔丝保护；零功耗BOR复位保护功能。本文采用Spy-Bi-Wire的JTAG调试接口，只需连接四根线，即可实现用仿真器在线编程调试程序。同时，MSP430F2012拥有2kB+256B的FLASH存储器，128B的RAM，足够系统代码量的需求。
2．2 烟雾检测模块电路

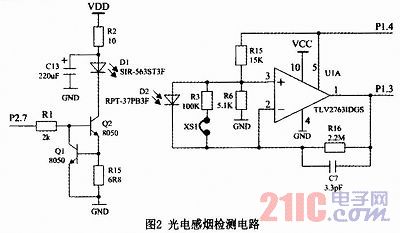

    烟雾检测方式主要有离子感烟探测和光电感烟探测。离子感烟探测对电路和工艺要求高，探测器受湿度和气流等影响大，维护费用高于制造费用。本文采用光电感烟探测方式，电路如图2所示。采用特制的光学迷宫作为烟雾接收装置，内装有红外发射二极管(IRdiode)和红外接收二极管(IR receiver)，主控芯片MSP430F2012的P2．7口定期驱动红外发射部分发射红外线，若有烟雾进入光学迷宫，则产生光的散射，红外接收二极管接收光信号后产生电流信号，经运算放大器LM358转换为电压信号，送入主控芯片ADC模块通道A3进行采样转换，当判断迷宫内出现烟雾后，主控芯片驱动压电蜂鸣器发出烟雾报警声音。
