摘要：本设计是一个基于计数器的数字电子钟装置。该装置电路的主要组成部分是555定时器、分频器、计数器、译码器、显示器、校时电路。译码代替机械式传动。用LED显示器代替指针显示进而显示时间，减小了计时误差。这种表具有时、分、秒星示时间的功能，还可以进行时和分的校准，片选的灵活性好。这种用数字电路实现的电子钟与机械式时钟相比具有更高的准确性和直观性。
关键词：555定时器；分频器；计数器；译码器；显示器

    引言
    数字式电子钟集成电路大都是由振荡器、分频器、计数器、译码器、LED显示器组成。译码代替机械式传动，用LED显示器代替指针显示进而显示时间，减小了计时误差。
    本设计就是研究用数字电路实现的数字电子钟，整体的电路设计就是由振荡器、分频器、计数器、译码器、LED显示器、校时电路组成。这种用数字电路实现的电子钟与机械式时钟相比具有更高的准确性和直观性，且使用寿命更长。

1 数字电子钟的整体设计

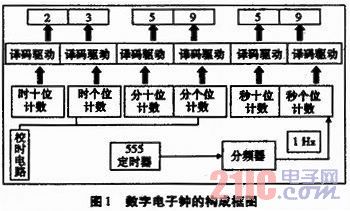

    数字电子钟的基本组成有555定时器和RC构成的多谐振荡器、分频器、“时”、“分”、“秒”对应的计数器、译码显示器、校时电路，其构成框图如图1所示。
