摘要：通信电源是构成各种通信手段必不可少的组成部分，对确保通信质量具有重要影响，高频开关电源取代相控电源，是通信电源的一次革命。高频开关电源采用全模块组件设计，系统功能齐全，体积小，安全性、可靠性高。在此重点分析了高频开关电源的组成、原理、特点、分类以及POWEC高频谐振式开关电源的应用。
关键词：高频开关电源；谐振式；安全性；可靠性

    引言
    随着电子技术的快速发展，开关电源的应用越来越广，开关频率的持续提高使开关电源的性能也得以进一步优化，集成度更高，功耗更低，电路更加简单，工作更加可靠，是开关电源发展的方向。目前，高频开关电源在我省广播电视各微波站得到了广泛的应用，我站现采用广州基仕域通讯有限公司生产的技术先进、质量可靠的挪威POWEC谐振式高频开关电源。

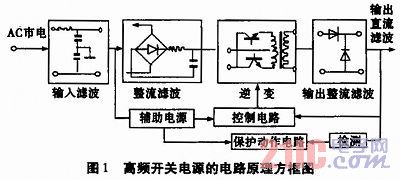

1 高频开关电源的组成

1．1 主电路
    从交流电网输入、直流输出的全过程，包括：
    (1)输入滤波器：其作用是将电网存在的杂波过滤，同时也阻碍本机产生的杂波反馈到公共电网。
    (2)整流与滤波：将电网交流电源直接整流为较平滑的直流电，并向功率因数校正电路提供稳定的直流电源。
    (3)功率因数校正：位于整流滤波和逆变之间，为了消除由整流电路引起的谐波电流污染电网和减小无功损耗来提升功率因数。
    (4)逆变：将整流后的直流电变为高频交流电，这是高频开关电源的核心部分，频率越高，体积、重量与输出功率之比越小。
    (5)输出整流与滤波：根据负载需要，提供稳定可靠的直流电源。
1．2 控制电路
    一方面从输出端取样，经与设定标准进行比较，然后去控制逆变器，改变其频率或脉宽，达到输出稳定，另一方面，根据测试电路提供的数据，经保护电路鉴别，提供控制电路对整机进行各种保护措施。
1．3 检测电路
    除了提供保护电路中正在运行中各种参数外，还提供各种显示仪表数据供值班人员观察、记录。
1．4 辅助电源
    提供开关整流器本身所有电路工作所需的各种不同要求的电源(交直流各种等级的电压电源)。
