引 言

　　随着我国科技生产水平的不断提高， 各行各业对供电质量的要求越来越高， 而智能高频开关电源作为一种继电保护装置和控制回路装置， 为生活和生产中的供电的可靠性提供了有力的保障。当市电供电中断时还可以作为后备电源， 所以说智能高频开关电源是对供电质量保证的重要组成部分之一。它具有高度灵活组合、自主监控的特点， 另外可靠性强、稳定性好且具有体积小、噪声低、节能高效、维护方便等也是它的一大优点。


　　可以说智能高频开关电源是一种集计算机技术、控制技术、通信技术于一体的高科技产品， 可实现系统的自动诊断、自动测试和自动控制。本文主要阐述的是智能高频开关电源的整流模块的设计方案。

1  系统总体结构介绍

　　智能高频开关电源系统的总体结构主要由主监控单元、配电模块、交流配电单元、整流模块等组成， 系统总体的结构图如图1 所示。系统中的各个监控单元受主监控单元的管理和控制， 通过通信线将各个监控单元采集的信息送给主监控统一管理。主监控显示直流系统各种信息， 用户也可以触摸显示屏查询信息及操作，系统信息还可以接入到远程监控系统中。系统除了交流监控、直流监控、开关量监控等基础单位外， 还配置了绝缘监测、降压装置、电池巡检等功能单元， 以达到对直流系统进行全面监控的目的。

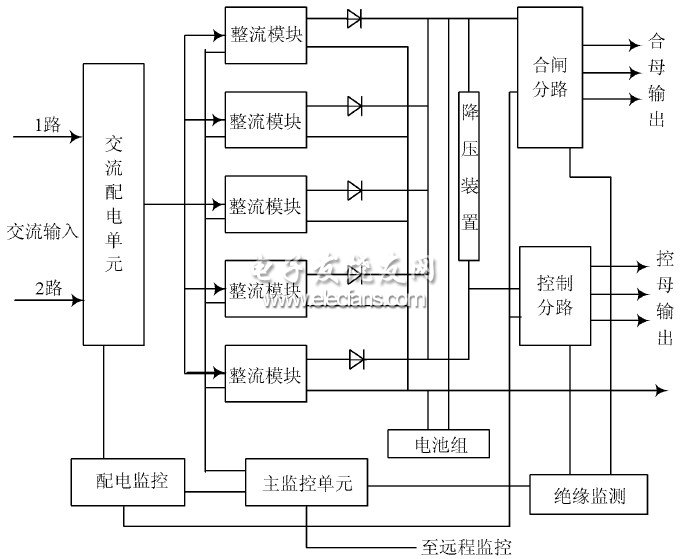

图1  系统控制原理图

　　工作时两路市电（ 交流） 经过交流切换装置输入一路交流， 给各个整流模块供电。整流模块将输入三相交流电转换为直流电， 给备用电源（ 蓄电池） 充电， 同时也给合闸母线负载供电， 另外合闸母线通过降压装置给控制母线供电。所以说本文设计的整流模块是将整流和充电两项功能结合于一体的一种新型的整流模块。
