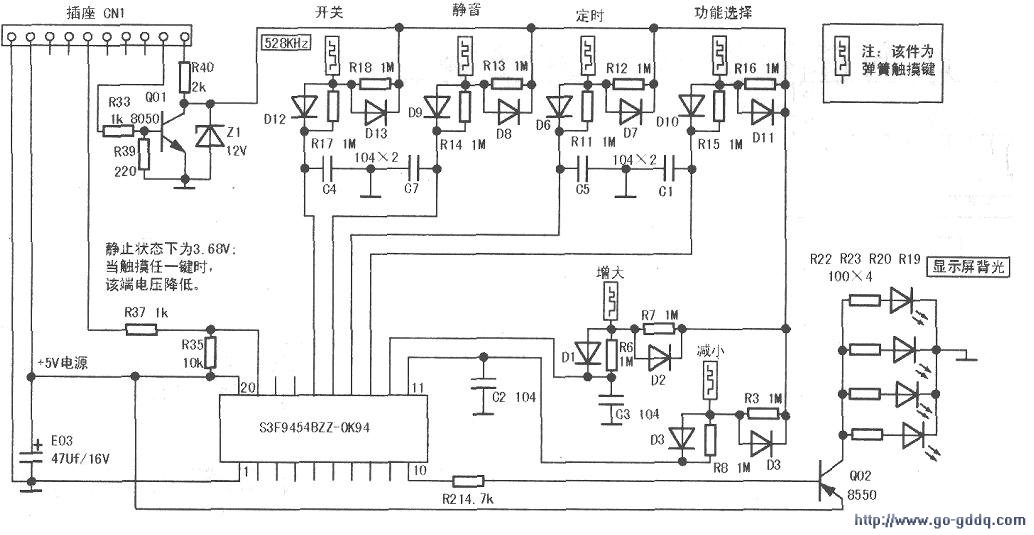

GECSM牌SM22-18A3型电磁炉采用电磁炉专用的控制芯片S3F9454822-OK94．具有语音提示功能，并配有大屏幕显示屏，使整机外观豪华大气，深受用户的欢迎。其控制电路原理图如下图所示。

　　该机的触摸控制原理是：来自电磁炉主板的16.8V电源电压通过R40加到01(8050)的c极，与R39、R38等元件共同组成张弛振荡器，在c极上得到529kHz的振荡信号，该信号直接接到由R18、D13、D12、R17以及C4(这是“开／关”触摸键的检测电路，其他各功能键的检测电路与此相同）等元件构成的检测电路E，再送到S3F9454822-OK94的(16)脚（其他几个功能键的检测电路，分别与S3F9454822-OK94的(11)～(15)脚相连）。在静止状态时，S3F9454822-OK94的(11)~(16)脚电压稳定在4.5V左右，(19)脚稳定在3.68V。当人体触摸到触摸键弹簧时，相当于在检测电路与地之间并联了一只电容，由于电容具有“通高频、阻低频”的特性，电容成为导体，则被触摸键的检测电路上的电压就会下降，这个下降的电压被S3F9454822-OK94内部电路处理后，引起(19)脚输出的电压降低。实际降低多少电压与触摸不同的键有关，触摸不同键时，芯片通过内部电路与预定程序进行比较，然后引起(19)脚电压下降。(19)脚电压送到电磁炉主板，控制主板的不同工作状态。

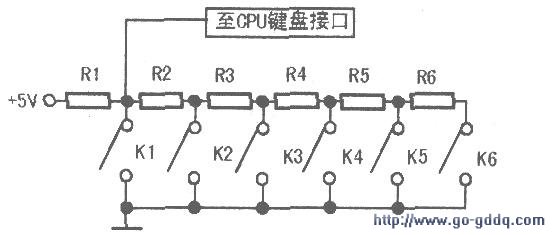

　　从上述分析可知，触摸控制电路其实并不神秘，可以简化成常见的键控电路进行分析，如右图所示，R1~R6几个电阻串联，当按下不同的轻触开关时，不同的电阻串联后对5v电压进行分压，分压后的电压被送到CPU内部电路，CPU根据不同的电压，做出不同的控制指令。只不过这里没有使用轻触键，而是利用在高频信号状态下，电容具有良好的导通性，当人体触摸时，也就相当于是并接了一只电容，这样叠加有高频信号的检测电路上的电压必然降低，再通过比较器等电路控制输出端电平翻转。
