GECSM牌SM22-18A3型电磁炉采用电磁炉专用的控制芯片S3F9454B22-0K94，具有语音提示功能，并配有大屏幕显示屏，使整机外观豪华大气，深受用户的欢迎。该机控制板正、反面实物图如下图所示，

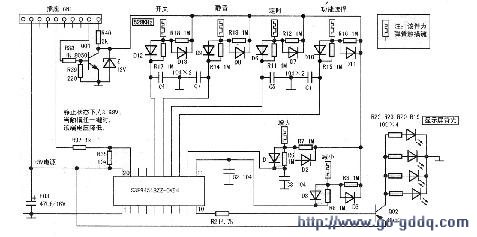

其控制电路原理图如下图所示（该机的显示、语音电路没有在该图中绘出）。

 　　该机的触摸控制原理是：来自电磁炉主板的16.8V电源电压通过R40加到Q1（8050）的c极，与R39、R38等元件共同组成张弛振荡器，在c极上得到529kHz的振荡信号，该信号直接接到由R18、D13、D12、It17以及C4（这是“开/关”触摸键的检测电路，其他各功能键的检测电路与此相同）等元件构成的检测电路上，再送到S3F9454B22 -0K94的（16）脚（其他几个功能键的检测电路，分别与S3F9454B22-0K94的（11）~（15）脚相连）。在静止状态时，S3F9454B22-0K94的（11）~（16）脚电压稳定在4.5V左右，⑩脚稳定在3.68V.当人体触摸到触摸键弹簧时，相当于在检测电路与地之间并联了一只电容，由于电容具有“通高频、阻低频”的特性，电容成为导体，则被触摸键的检测电路⒈的电压就会下降，这个下降的电压被S3F9454B22-0K94内部电路处理后，引起（19）脚输出的电压降低。实际降低多少电压与触摸不同的键有关，触摸不同键时，芯片通过内部电路与预定程序进行比较，然后引起（19）脚电压下降。（19）脚电压送到电磁炉主板，控制主板的不同工作状态。
