摘要:文章分析音频检测电路的原理,音频信号通过该检测电路,将触发输出低电平,使系统自动切换到AUX(辅助输入)信号源进行播放。
关键词:电压跟随;滤波;放大
引言
目前汽车音响的功能越来越多,从收音、CD到DVD、蓝牙、导航等功能,同时AUX(辅助输入)也是必备的功能,它能将车上用户的便携式音响设备如MP3、iPOD输入到车载音响中进行播放。现对设计的自动检测播放电路进行分析说明。
1 电路组成

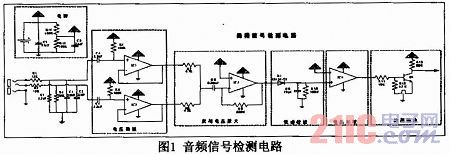

本电路共6部分组成:电源电路、电压跟随电路、电压反相放大电路、低通滤波电路、比较电路、检测输出电路。电路图如图1所示:
2 电路分析
2.1 电源电路
电源是由8V和4V组成,8V为运放提供电源,同时用R13和R14分压产生运算放大器的偏置电压4V,提供4个运放的输入偏置电压。
2.2 电压跟随电路
在电压跟随电路中,运放IC1和IC2起到了电压跟随器的作用,将正信号输入端叠加了直流偏置的信号,无变化地传到下一级。运放电压跟随器中输入阻抗很大,输出阻抗很小。由于输入阻抗很大,输入的电压几乎无损失地传递给运放,而输出阻抗很小,又使输出的信号几乎全部传递给后面的电路。运放起了很好的缓冲作用,隔断了后级对输入信号的影响。

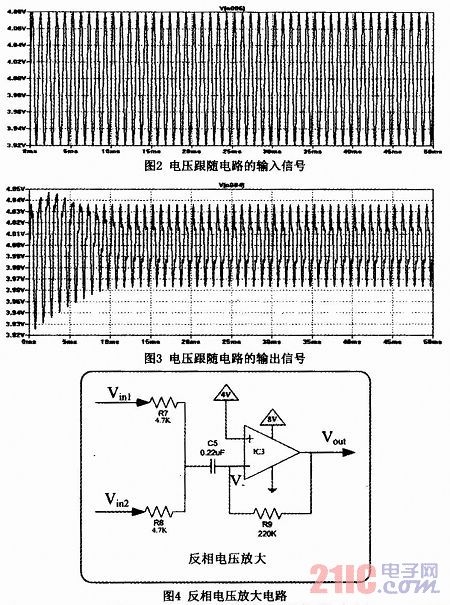

在PSPICE中用80mV/1kHz正弦信号进行仿真,跟随电路的输入和输出信号见图2和图3。
