2．5 比较电路

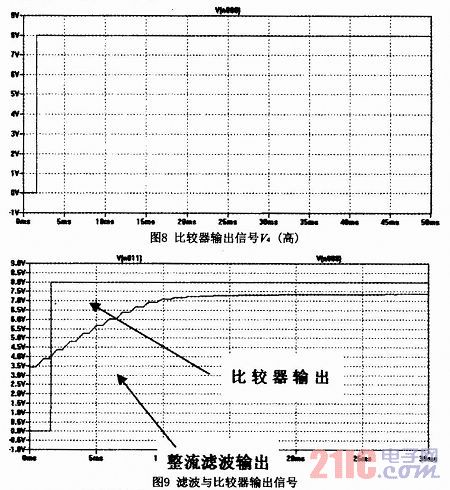

    整流滤波后的信号V2，输入到比较器IC4的正信号端，与IC4的负端电压(V3=VCC／2=4V))进行比较。当信号电平值大于4V时，比较器输出高电平(V4接近运放的电源8V)，当信号电平值小于4V时，比较器输出低电平(V4接近0V)，该两个电平将控制后级检测电路。图8为AUX输入信号后经比较器输出高电平的仿真输出，图9为滤波和比较器的仿真输出信号。

2．6 检测输出
    比较器输出高电平后，三极管Q1导通，即Q1集电极输出被拉低，电路输出V5为低电平。在本设计中设定低电平为有效，即检测判断AUX有音频输入。

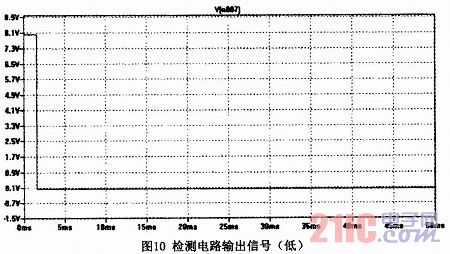

    请参见图10，仿真输出低电平信号：

    当比较器输出低电平，Q1截止，8V通过R13与微控芯片(MCU)相应端口的输入阻抗RMCUIN进行分压，通常MCU相应端口的输入阻抗RMCUIN≈ 50kΩ，则输出高电平可以由如下计算得到：

    电路输出高电平5V，MCU检测为高，判断AUX无信号输入。
    这样MCU检测到低电平信号后，将自动切换音源从CD或收音到AUX输入，对AUX信号进行自动播放。

3 总结
    本电路简洁有效，可应用在车载音响产品上，进行自动检测播放，提升了用户的体验度。
