笔记本电脑屏背光电路分析
来源:本站整理  作者:佚名  2011-09-15 05:27:32



   笔记本电脑液晶屏的背光由供电电路、控制电路、高压板电路、灯管、光导板组件等组成。高压板产生400V~1.OOOV的高压,此高压受亮度信号控制,电压越高,液晶屏就越亮。高压送给灯管后,使灯管发光,通过光导板漫反射后,在液晶屏上形成一个均匀的光源,照亮液晶屏上的文字和图像等。笔记本电脑的高压电路控制芯片多采用BA9700A,下面介绍其工作原理:

  高压板供电与控制电路工作原理

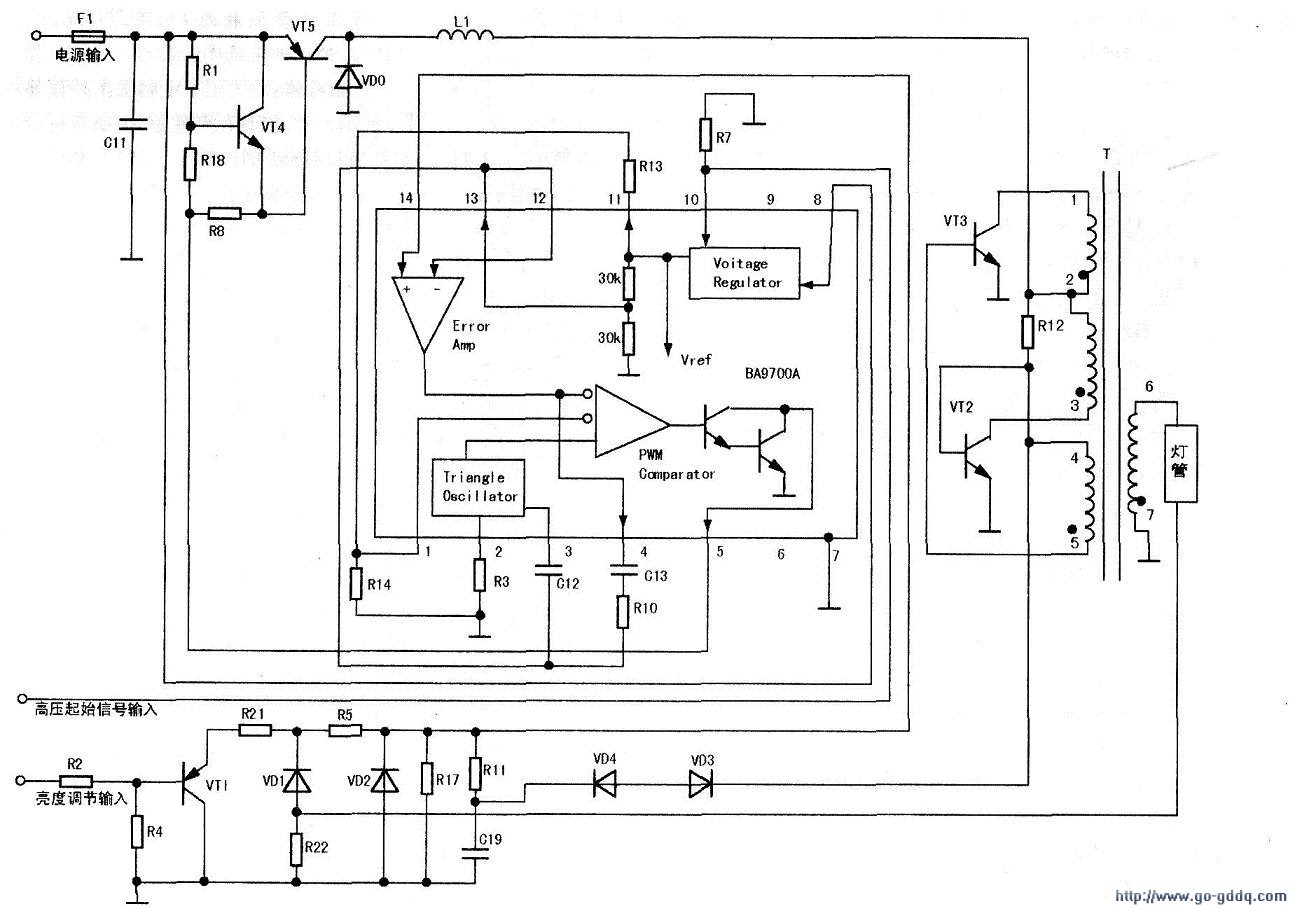

  该电路由BA9700A及其外围元件组成,包括电源供电电路、开/关控制电路、亮度控制电路和高压形成电路等,相关电路如图所示。

  1.高压板电源供电电路

  5V或12V待机电压经保险管Fl(1、2A)和滤波电容Cll滤波后分为两路:一路至BA9700A⑧脚供电端;另一路则经三极管VT4集电极到VT5发射极,电阻Rl和R18加至BA9700A⑤脚,作为上、下分压式偏置电阻。由于Rl的阻值小,Rl和R18分压后的电压值较高,所以VT4基极电压接近电源电压,VT4饱和导通,其发射极电位接近集电极电位,故VT5基极电压接近发射极电压,VT5不导通,无直流供电电压输出,高压发生器不工作,无高压输出。当控制芯片BA9700A⑤脚输出的“控制信号”为低电平时,通过R8使VT5基极为低电平,VT5饱和导通,输出电源电压,经L1送给高压形成供电电路,此时高压形成电路处于待命状态。

  2.控制芯片BA9700A的工作过程

  当按下开关后,会有一个3.3V高电平给BA9700A⑨脚,使芯片随时准备进入工作状态。当POST执行显示系统,笔记本电脑检测显卡完成后,显卡将向高压板电路发出一个3.3V高电平到BA9700A⑩脚,使芯片内部线性电压模块工作,从其(11)脚输出VREF基准电压。此电压分三路输出:一路作为芯片内部的基准电压;一路从(11)脚输出后送人①脚,给芯片内部压控振荡器和三输入或非门供电;第三路经两只30kΩ电阻分压后从(13)脚输出1.3V电压,然后分为两路:

  一路从(12)脚进入给芯片内部比较放大器负相端提供基准电压;另一路去振荡器。当振荡器供电正常后,会产生矩形脉冲,其振荡频率受②脚和其外部的定时元件控制,振荡器产生的矩形脉冲送到三输入或非门电路内的脉宽调制比较电路,经过脉宽调制后,再经达林顿管放大,然后从其⑤脚输出控制信号,经VT4、VT5推动后,输出高压发生器所需供电电源。

  3.高压发生器的工作过程

  此电路由VT2和VT3及高压变压器T组成,两只三极管组成双管自激振荡器。高压发生器供电正常后,经Ll送到VT2和VT3组成的输出电路。在正半周时,电流从T②-③绕组经VT2集电极流入,从发射极流出到地,此时,T④-⑤绕组为上正下负的感应电动势,从④端反馈到VT2基极,由于反馈信号为正,使VT2很快进入饱和导通状态,绕组②-③中的电流线性增加,将电能转化为磁能,绕组⑥-⑦上输出的感应电动势为上正下负,形成正半周的上升阶段,由于绕组②-③存在直流电阻,绕组中的电流增加到一定程度时就停止增加,在绕组④-⑤上形成反向感应电动势为上负下正,使VT2集电极电流迅速降低,退出饱和状态,绕组⑥-⑦上输出的感应电压仍为上正下负,但电流逐渐下降,形成正半周的下降阶段,故VT2导通过程在绕组⑥-⑦上形成交流电压的正半周,给高压灯管提供400V~1000V的交流电压。由于④-⑤绕组产生上负下正感应电压,在反压使VT2截止后,VT3开始导通,电流从①-②绕组的②端流入、①端流出,经VT3集电极到发射极,然后到地。因此④-⑤绕组产生的感应电压仍然是上负下正,形成正反馈,VT3电流增加,迅速进入饱和状态,形成交流负半周的上升阶段,由于绕组①-②存在直流电阻,绕组中的电流增加到一定程度时就停止增加,在绕组④-⑤上形成感应电压为上正下负,使VT3集电极电流迅速下降,形成下半周的下降阶段。故VT3导通过程在绕组⑥-⑦上形成交流电的负半周,给高压灯管提供400V~1000V的交流电压。由于绕组④-⑤上形成的感应电压为上正下负,于是VT2又开始导通,下一个周期重新开始。在高压绕组⑥-⑦中不断产生400V~1000V的高频交流电压,使灯管点亮,照亮液晶屏,呈现图像。

  4.亮度调节电路

  此电路由VT1、R21及BA9700A(14)脚组成。从亮度调节输入端D3输入不同的调节电压,使VT1的导通能力发生变化,通过R21、R5影响芯片(14)脚电压,使其调整⑤脚输出波形的脉冲宽度,调节灯管的亮度,达到改变显示屏亮度的目的。

  5.高压调整和保护电路

  该电路由R12、D2、R5、R17、R11、VD3和BA9700A(14)脚组成。当高压偏高时,经R21分压后由D2整流,再经R5和R17分压取样后送到芯片(14)脚,给比较器正向端提供比较电压,经比较后输出调整其⑤脚输出的脉冲宽度,从而降低高压。当高压过高时,在绕组④-⑤上的感应电压增加,使稳压二极管DV3导通,经Rll和R17分压反馈到芯片(14)脚,使比较放大器输出高电平,关闭脉冲输出,使电路得到保护,避免烧坏灯管或产生其他故障。
