富士宝IH-P260型电磁炉电路分析
来源:本站整理  作者:佚名  2011-09-15 15:54:23



  10.IGBT管温与锅温检测电路

  由电阻R40、R41和电容C20及NTC负温度系数热敏电阻TM组成IGBT管温检测电路,由电阻R31、R32、R36和电容C7及NTC负温度系数热敏电阻SEN组成锅底温度检测电路。若是长时间烹饪加热使IGBT管或锅底温度高于CPU内部设定的阈值时,CPU将启动保护,IGBT管停止工作,待温度回降后自动恢复再加热程序。

  11.300V电压检测保护电路

  经BD桥堆整流的300V直流高压,由电阻R18~R22、R33、R35,电容C9、C26、C29,二极管D2、D15及比较器Ul(⑧、⑨、(14)内部比较器)等组成的电压检测保护电路进行取样比较,当300V电压过高超出了保护没定阈值时,PWM加热信号被D2二极管旁路掉,致使主逆变电路停止工作,同时U1启动保护发出报警信号。

  12.IGBT管峰压检测保护电路

  为了防止IGTB管被过高的反向峰压击穿,南比较器U1(⑥、⑦、①内部比较器)和电阻R12~R15、R25、R34及电容C27组成了IGBT管逆程峰压检测保护电路。如果IGBT管的反压峰值超出了Ul⑦脚设定的基准值时,电阻R13钳位衰减PWM脉冲,从而避免逆程过高压损坏IGBT管。

  13蜂鸣/散热驱动电路

  蜂呜器作为面板功能操作控制提示和各种检测保护启动报警用,而风扇马达则受控于CPU芯片、驱动三极管Q6,主要对炉内IGBT管进行吹风降温。

  14.键控及显示电路本机键控及显示电路

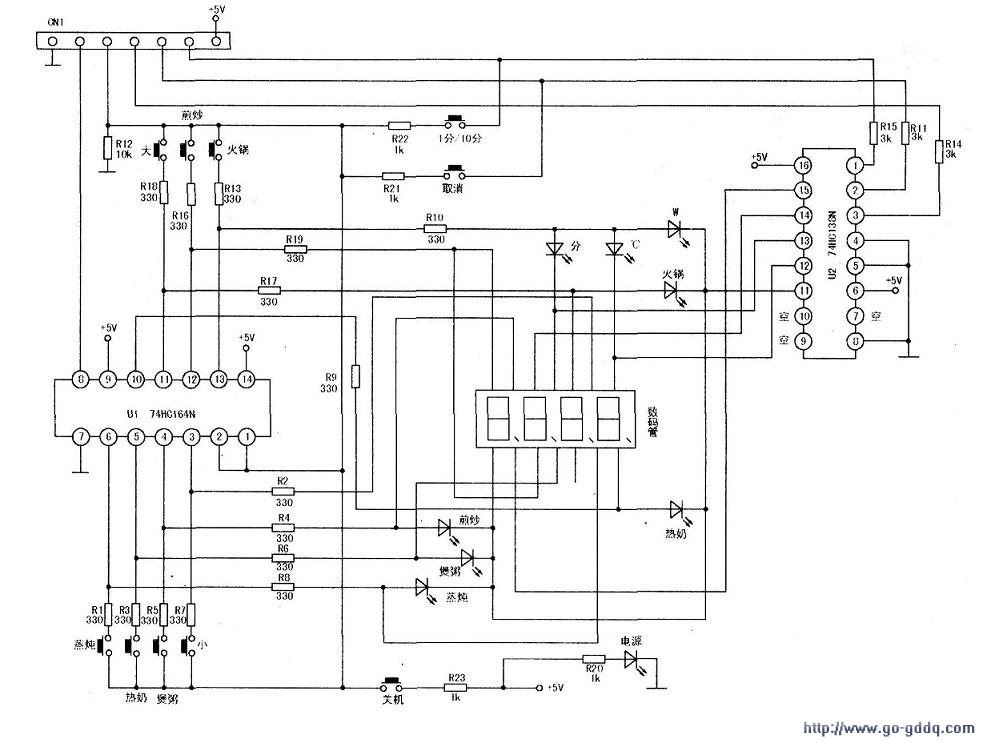

  如图所示,主要由八位串入/并出移位寄存器74HC164N、3至8线路反相译码驱动器74HC138N、轻触按键和LED数码管等组成,通过主控板的CPU来完成各种功能的切换和控制,并由LED数码管进行相应的显示。
