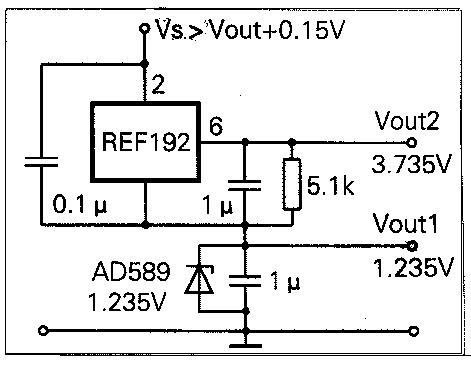

  两种基准电压源的叠加电路如下图所示。图中用REF192及AD589两种基准电压源叠加而成。 AD589的输出电压为1.235V,REF192的输出电压为2.50V,则Vout1=1.235V;Vout2=1.235V+2.50V=3.75V。

  如需要其它两个不同输出的基准电压,可用不同输出电压的基准电压叠加而成。

  如图所示:

两种基准电压源的叠加电路图
