REF19X系列实际应用电路:扩大输出电流的电源电路
来源:本站整理  作者:佚名  2011-09-16 06:52:41

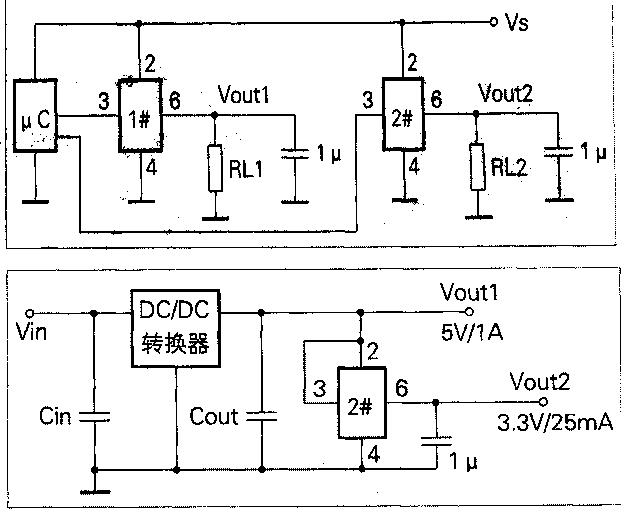

      上面两图的输出电流都较小,若要输出电流增加到100~150mA,可采用REF19X系列再外加两个NPN三极管组成的扩流及限流电路。如下图所示:

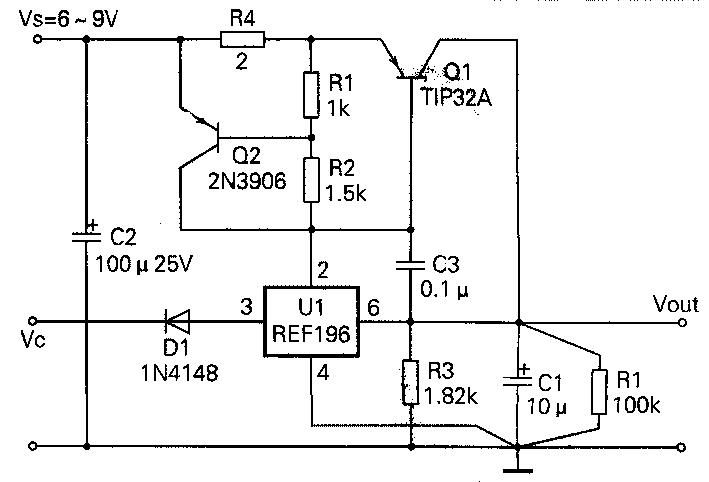

  上图中,在U1的输入电路中串接了R1、R2组成的分压器,在U1(REF196)工作时,在R1、R2上的压降>7v,使Q1(TlP32A)导通,则有电流从Vs经R4、Q1的E、C极流出Vout,若Q1的放大倍数典型值在 100左右,则流过REWFl96的lb=1~2mA时,输出Vout的电流可达100~200mA。此电流可直接流入负载(此电流即扩展的电流)。

  Q2及R4组成限流电路。若流过R2的电流超过300mA,则R4上的压降大于0.6V,使Q2导通,Q2的导通减小了Q1的Vbe,则降低Q1的电流而达到限流的目的。

  下图中,REF196的3引脚接D1,由Vc的电平来控制输出。若Vc接低电平,则REF196的3引脚加低电平,电源输出被关闭。Vc接Vin或悬空时,电源正常工作。

  扩展的电流Iboost与VS、Vout、R4及REF19X的压差Vdp有关。,Vdp≈1.5V,则根据已知Vs、Vout及VDP来设定R4值。从上式也可知:要使Iboost稳定,Vs必须稳定。

  在电路中要注意Q1的功耗,它的功耗为Iboost×Vdpo例如,Iboost(max)=300mA,VDP=1.5W,则Q1的功耗为1.5W。另外,负载电流Il必须大于或等于Iboost。
