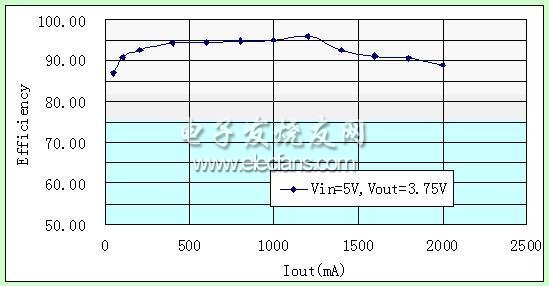

AP2420在5V输入、3.75V输出的典型工作效率如图四：
图四 AP2420的典型工作效率
超级电容的作用：正常情况下USB提供5V@ 500mA电流，AP2420输出3.75V@ 633mA电流，然而3G网络数据通讯和语音通讯的最大工作瞬态峰值电流可达2A。这样最大峰值状态所需电流不足的部分就由超级电容器来补充。非峰值状态由AP2420给超级电容器充电储备能量。
AP2420后面接的AP1610作用：后面接的超级电容器具有非常大的容值，通常有3300uF, 上电瞬间会有非常大的冲击电流。而正常 AP2420输出3.75V@ 633mA电流，超级电容器的瞬态吸收电流远大于前端所提供的电流，会影响系统电压的稳定性及系统的可靠性。AP1610在此限定最大允许电流值，减小超级电容器的瞬间吸收电流峰值，保证系统稳定工作。在此仍然选用低电平有效的型号: AP1610ES5-LFKR，使能端接一10K电阻到地；RSET用6.8K电阻，设定限流值850mA。
以上粗略地介绍了联芯科技芯片组的TD-SCDMA/GSM双模USB无线网卡的系统结构及电源方案，以及无锡芯朋微电子公司的限流开关AP1610和DCDC降压稳压器AP2420在该方案中的应用，该电源方案同样适应于T3G、展讯等TD-SCDMA/GSM双模无线上网卡芯片组，也适合于CDMA20001X 、WCDMA等其它3G网络的USB无线上网卡的应用。
