TCL王牌MS89机芯液晶彩电USB无图像
来源:本站整理  作者:佚名  2012-10-06 08:07:11

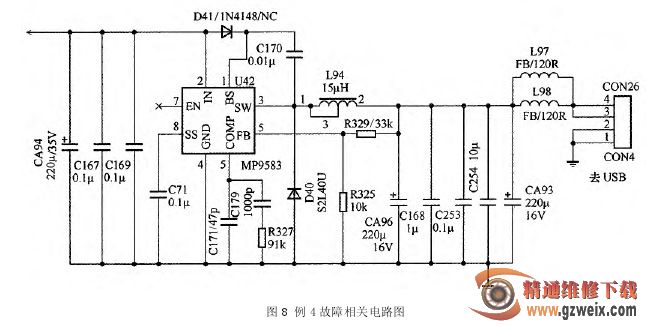

插上电源,测量 USB 供电插座,CON26无电压。然后测量 USB 控制 IC(U42),有 1.2 V 输入电压,却无输出电压。目测 U42 及外围元器件,无假焊、漏插、焊锡短路现象。测量 U42 的各脚对地阻值,发现③脚(电压输出脚)阻值变小,只有 2~3 Ω。把 U42 及保护二极管 D40 焊下,测量电路阻值还是偏小。再将高频滤波电容 C168、C254、C253 焊下,测量线路阻值依旧。把输出大滤波电容 CA96、CA98 焊下,测量电路阻值马上升至几十欧。后测量发现 CA96 电容漏电。将其更换后,故障排除。相关电路图见图 8 所示。
