(3)按键部分
　　

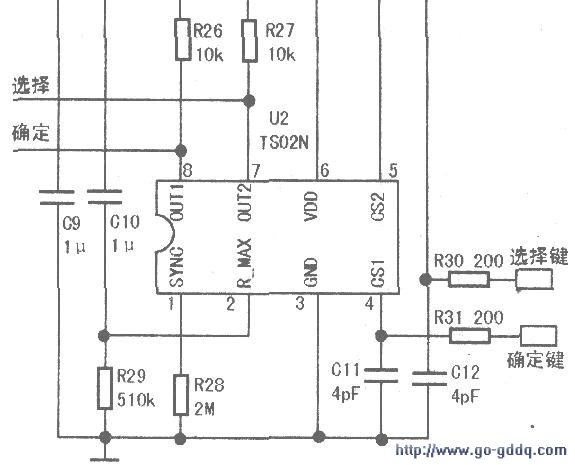

　　（触摸开关）本机采用触摸按键设计，其电路如图所示。当按下任一按键时，CPU对应管脚的电压就由高电平变为低电平（高电平通过TS02N对地变为低电平），同时相应指示灯亮，当CPU得到这个由高电平变为低电平的信号时，就会执行相应的程序。

　　触控芯片TS02N的工作原理如下：人体（手指）感应使触摸芯片输入电容发生变化，与内部基准电容比较，将差值进行放大，则输出的高低电平变化，从而实现对模拟信号的控制。

　　TS02N采用宽电压设计(3V～5.5V)，具有适用范围宽（防潮、抗挤压）、功耗低、无损耗等特点。

　　目前，使用较广的触控芯片有TS01（单通道）、TS02(双通道)、TS08(八通道)三种。

　　(4)相位检测
　　
　　变压器副边采样的AC220V电压送到CN3①脚，限流滤波后送给CPU⑥脚，以实现相位检测。从实际维修来看，继电器损坏的比例较高，主要表现为粘连（继电器内部开关触点连在一起），其主要原因是继电器在高电压状态下导通和关断，这样触点处就容易拉弧，轻则触点氧化导通不好，重则直接造成粘连，影响机器正常使用。相位检测的优点就是根据检测到的交流电的相位，控制继电器在相位过零点处的导通和关断，这样可以大大降低继电器的故障率，延长机器的使用寿命。

　　6．其他电路部分
　　
　　显示电路采用发光二极管显示，CPU(16)、(18)、(19)、(20)脚输出低电平，或CPU⑤脚输出高电平时，相应指示灯亮。CPU④脚输出高电平，Q4导通驱动蜂鸣器鸣叫。

　　二、常见故障分析
　　
　　与检修该机具有以下自动检测功能：1．水位监测；2打浆前的预热阶段检测传感器阻值；3熬煮前检测泡沫是否碰触防溢电极，若水位低，传感器的阻值无变化（或变化较小），或在熬煮前泡沫未碰触到防溢电极，则蜂鸣器会长鸣报警，整机停止工作。若上述检测均正常，但蜂鸣器仍报警，其原因有：水位线断路，与温度传感器压接的金属片生锈，插座CON2或CON3松动，加热继电器损坏，温度传感器损坏，防溢电极线断路，或CPU异常。该机其他故障及故障原因见下表。

故障现象	故障原因
功能错乱	1．排线接触不良；2.CPU异常
电机不工作	1.CPU电机控制端未发出高电平；2电机控制继电器异常；3．电机坏
不加热	1加热回路开路；2加热继电器损坏；3．加热继电器控制回路异常
加热不停	1．传感器开路或传感器插头接触不良；2电机坏
一通电电机便工作	1．传感器短路；2．温度检测回路有短路现象；3.CPU损坏
无水仍加热	1加热继电器触点粘连；2．水位检测回路对地短路；3.CPU损坏
有显豆浆出	1．防溢电极回路开路；2.二极管D6击穿
不通电	1.5V或12V电压异常；2微动开关接触不良；.3.CPU损坏
按键不起作用	1．键输入电阻虚焊；2.TS02N损坏；3．触摸开关异常；4.CPU损坏
