九阳JYDZ -17A型豆浆机绿豆豆浆功能健有显示(红灯亮),但不报警也不加热
来源:本站整理  作者:佚名  2015-11-16 09:03:21

    一台九阳JYDZ -17A型豆浆机,通电有电源(绿灯亮)指示,分别开全豆豆浆、五谷豆浆、绿豆豆浆功能健有显示(红灯亮),但不报警也不加热。

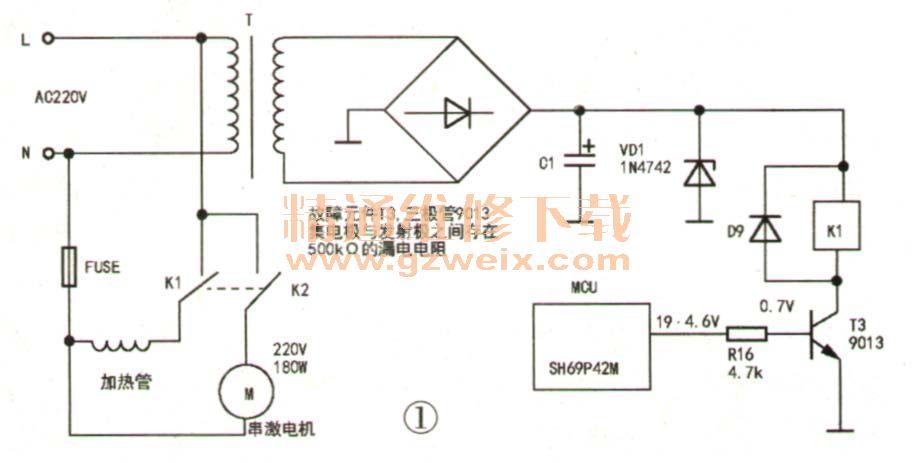

    根据故障现象,可初步判断电路控制部分的元件有问题,具体的可涉及到MCU、加热管、串激电机、电阻、三极管等。从各功能锐指示正常上分析,MCU供电是正常的。根据此型号的豆浆机工作原理上看,不加热,可能系加热管损坏,加热管驱动电路元件损坏等原因,打开上盖,取下控制电路板,对电路板上的元件进行细致检测,没有发现明显的问题,于是将电路板还原,做好绝缘工作后,通电检测相关电压(如图1所示),重点检测MCU 19脚加热管驱动电压为4.6V且稳定,电阻R16(4.7kΩ)右边与三极管基极有0.3V的电压(此电压低),似乎不太合理,因为继电器的12V供电正常。怀疑继电器不正常,但测其12V供电线圈阻值为1kΩ,属于正常的。再测续流二极管D9也无问题。在探讨无果的情况下,用外接12V的电源单独为K1供电.继电器能吸合,加热管加热了。这就将故障缩小到位号为T3的9013三极管上了。取下三极管,实测三脚间的直流电阻,b、c之间、b、e之间之间基本正常,c、b之间、e、b之间也无问题,而c、e之间、e、c之间均存在近500kΩ的漏电电阻且不稳定,还有e极脚有松动的感觉,果断换新T3后,通电开机,该豆浆机所有功能恢复。

    故障机理:该豆浆机因加热管继电器驱动三极管9013的集电极与发射极间存在近500kΩ的漏电电阻,这就在理论上改变了T3基极与发射极的电位差(只有0.3V),因为漏电,三极管处于关闭状态,继电器得不到电,加热管当然就不会加热了,又因不能加热,后面所有的程序就自然不存在了,换新T3后,实测三极管的基极为0.7V的电压。这一点儿也说明另外一个问题,检查电路的关键元件,脱脚查为最好,可避免维修走弯路。
