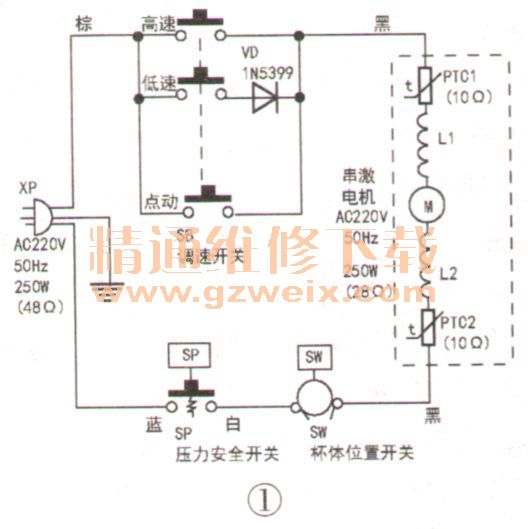

该机电路如图1所示，由电源插头XP、调速开关SB、压力安全开关SP、杯体位置开关SW及串激单相电机等串联组成。调速开关有高速（全功率）、低速（半功率、串接整流二极管VD）、关机（复位）及启动（非自锁手动控制）几种方式供选择。SP（250V/5A）为杯盖压力开关，杯盖未盖好时SP断开不供电。SW （250V/5A）为杯体位置开关，当杯体倾斜或倾倒时，SW切断电源，保证工作安全。

    该榨汁机的特点是采用了PTC 1、PTC2两只PTC元件，它们与市电、电机绕组串联后分别固定在定子线圈上。PTC属正温度系数热敏元件，就是常温下阻值（10Ω）很小，一旦通过它的电流（也是电机电流）或它感测的电机定子线圈温度升高时，其阻值会剧增至无穷大，切断电机供电，起过流、超温保护作用。再经过一段时间待其冷却后，其阻值又恢复到低阻状态。
    根据PTC元件阻值随温度变化的特点，在榨汁机不工作时，可稍等10～20分钟，待PTC元件温度降至常温后，再通电试机，若开机后该机不再断电，说明榨汁机是过流、过热保护，适当减轻负载后，榨汁机仍可继续使用；反之，若冷却后通电电机不转动，说明是PTC元件或电机已坏。
