MAX6955驱动电路软、硬件的设计

来源：本站整理作者：佚名 2011-09-17 08:25:02

　　软件设计

　　系统的软件设计流程如下图所示，

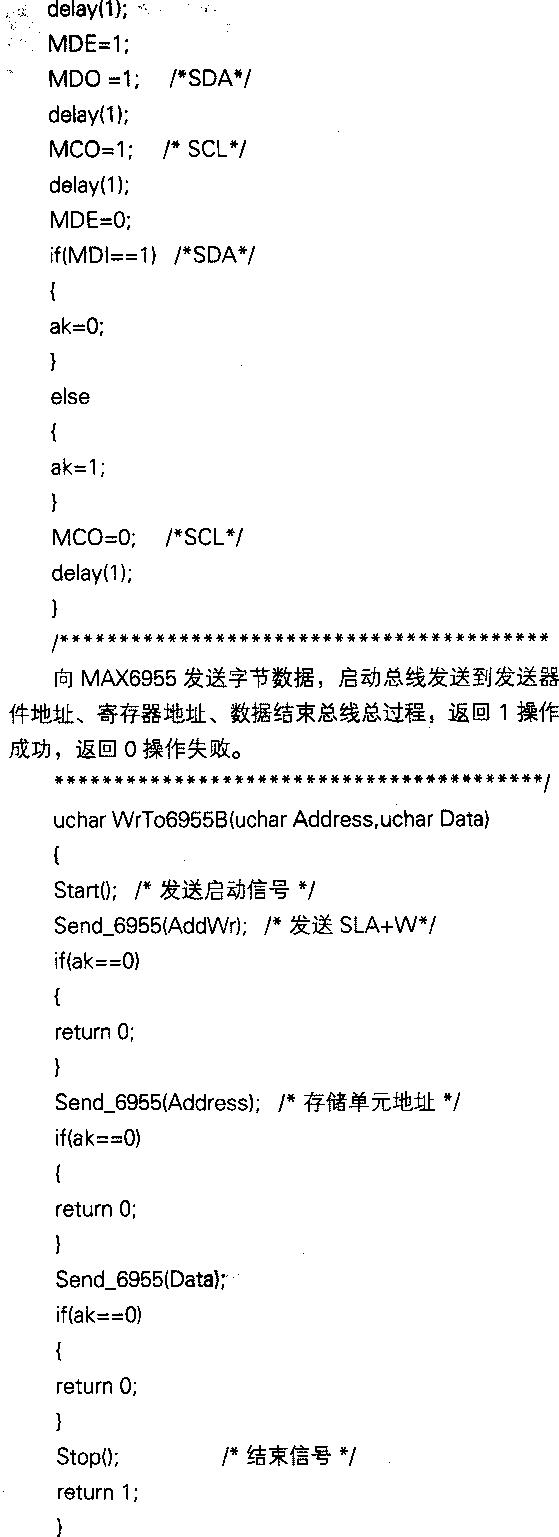

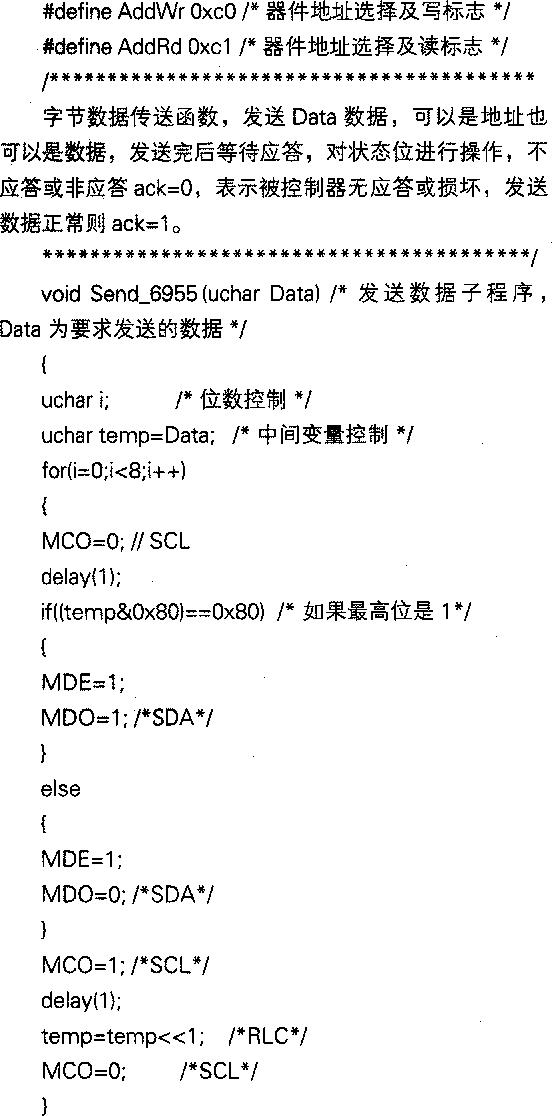

采用C语言编程，若有键按下系统响应外部中断，进入外部中断子程序，依次读取key Debounced寄存器值判断哪些键被按下，并转到KeySCAN()和display()子函数显示键值。 AduC848包含IIC配置寄存器I2CCON，单独访问各位，含义如下：MDO主模式输出数据位，MDE主模式输出使能位，MCO主模式时钟输出位，MDI主模式数据输入位，I2CM主从模式选择位，I2CRS从模式复位位，I2CTX从模式方向控制位，I2CI从模式中断位，AduC848虽然带有IIC接口，但是作为主控器件仍必须模拟IIC时序。本文的MAX6955部分控制子函数代码如下：
