电池供电的逆变器,为了减少回路中串联的功率管数量,多采用推挽电路,其中的MOSFET多工作在硬开关状态,硬开关状态有以下弊端:

　　1、功率管开关损耗大,如图1所示.MOSFET关断时,D极电压上升,沟道电流下降,存在着VI同时不为零的时间,由此带来了开关损耗,并且这个损耗随着工作频率的提高而加大,限制了更高频率的采用.

　　2、为了避免两管同时导通,设置了较大的死区时间,也因此而带来了占空比的损失,其产生的后果是,功率管利用率降低,需要更大电流的功率管,电源脉动电流增大,引起滤波电解过热.曾见过有厂家用CD4047做驱动,没有死区时间,电解是不怎么热了,但功率管更热.

　　3、密勒效应.在MOSFET关断时,D极电压快速上升,DV/DT很大,D极电压通过反馈电容向输入电容充电,有可能引起MOSFET再次开通,这在PCB和变压器设计不合理的逆变器中更加严重.

　　4、EMI问题.

　　所有以上这些问题,降低了电源的效率,较大的电压和电流应力降低了可靠性,由于工作频率难以提高,功耗大也降低了功率密度,使得产品的体积重量加大.采用软开关技术,可以基本消除以上不利因互素的影响.

　　实现软开关的方法,常见的有谐振法和移相法.现代电子技术日新月异,多种新技术大量采用,较高档的电源采用DSP芯片随时跟踪MOSFET的工作状态,调整驱动参数,确保其工作在软开关状态.

　　在很多逆变器中,前级DC-DC部分不需要调压,调压的任务交给后级SPWM部分,更有一些电源,根本不需要对电压进行调整.这些电源或逆变器前级DC-DC工作在开环状态,这为我们用简易方法实现软开关创造了条件.下面将分以常用PWM芯片SG3525A和TL494和大家探讨开环状态下简易软开关的实现方法。

　　要用普通PWM芯片实现简易的软开关,有几个先决条件:

　　1、功率管以1对为佳,大功率应用时用大电流的管子,两对可以尝试,多对就不要指望了.

　　2、变压器两边绕组要完全对称,PCB设计时两管源级和漏极线路等长,源极到滤波电解尽可能短,驱动电路地线单独连接到电解电容.

　　3、MOSFET栅极驱动电路的选择.MOS管的输入电容都很大,以常用的IRF3205来说,Ciss为3247PF,要对此电容快速充放电,没有优良的驱动电路是无法做到的.很多大师做的电源类产品,MOSFET栅极电压上升和下降时间为几百纳秒甚至1.2微秒,这样大的开通/关断时间在高频应用时效率都很低,更不要说软开关了,总之,没有高的开通/关断速度,软开关就无法实现.常见电路有PWM芯片直推MOSFET,在驱动电流大时用NPN/PNP管射极跟随器做成图腾柱式电流放大电路,如图2所示:

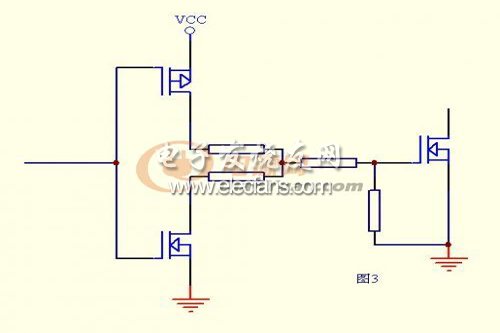

　　然而,这个电路有着固有的缺陷,速度慢,驱动能力不足,放电管有剩余电压,无法在高效率电源中采用.在这里向大家推荐一个用NMOS/PMOS反向器构成的图腾柱驱动电路,如图3所示:
