红外线控制自动干手器与红外线控制自动水龙头是基于同一控制原理组成的。只是红外线控制自动干手器是用来控制电热吹风机的开与关，而红外线控制自动水龙头是用来控制电磁阀门的开与关的。自动干手器是一种高档卫生洁具，广泛应用于宾馆酒店、机场车站、体育场馆等公共场所的洗手间。

    工作原理

    红外线控制自动干手器采用一种红外线控制的电子开关，当有人手伸过来时，红外线开关将电热吹风机自动打开，人离开时又自动将吹风机关闭。成品的自动干手器将红外线控制开关和电热吹风机制作为一体，根据这个基本原理，用一只普通的电热吹风机，加装一个红外控制开关，就可组成一个自动干手器，其效果与成品自动干手机是一样的。下面介绍一例自制的干手器，其组成如图所示。该电路由红外线发射器、红外线接收放大器和开关控制器组成。

attachment_4523" class="wp-caption aligncenter" style="width: 594px;">

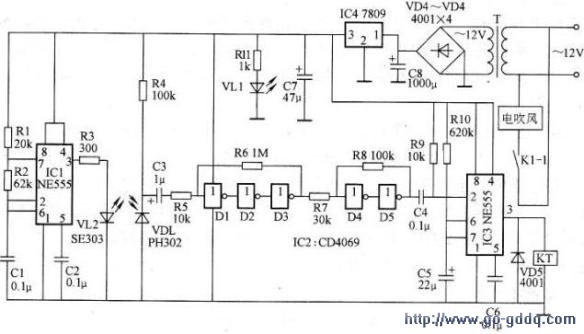

红外线控制自动干手器电路原理图

    红外线发射器由IC1与红外线发射管SE303组成。它是由555时基集成电路组成的多谐振荡器，振荡频率为100Hz。由多谐振荡器产生的振荡脉冲经R3送到红外线发射管SE303向外发射。

    红外线接收放大器由PH302红外线接收管和非门电路IC2组成的电压放大器组成。IC2为CD4069六反相器，用其中的3个门Dl一D3组成电压放大器，R6是其反馈偏置电阻器。由PH302红外线接收管(VDL)将接收到的红外反射信号变为电脉冲后，通过C3、R5加至电压放大器的输人端，进行脉冲幅度的放大。

    D4, D5组成施密特触发器，由它将放大后的脉冲整形，使其成为边沿陡峭的方波信号。C4, R9组成微分电路，将施密特触发器输出的方波形成触发脉冲，以便对后级电路可靠地触发。

    开关控制电路由IC3组成。IC3与R10、C5组成了脉冲启动型单稳态触发器，由C4, R9形成的触发脉冲触发而翻转。 单稳态触发器在稳态时，IC3的3脚输出低电平，继曳器处于释放状态。当其受到触发后翻转，3脚输出高电平，继电器通电吸合，将电热吹风机的电源接通，电热吹风机得电开始运转并吹出热风。这时，单稳态触发器进人暂稳态。其暂稳时间由R10C5的数值决定，按如图所示电路中的数值，暂稳时间约为15s。巧s后暂稳态结束，电路翻转恢复稳态。继电器释放将电热吹风机电源切断，电热吹风机停。

    干手器的控制器应安装在洗手间的适当位置，将红外线发射头和接收头置于控制器的下方。当手伸向控制器的下方时，红外发射头发射的红外信号被反射到接收头，通过信号处理使电热吹风机开启，15s后自动关闭。如果想继续开启，可在停机后再次将手伸向控制器的下方。

    元器件选择

    IC1与IC3均选用NE555时基集成电路；IC2选用CD4069六反相器数字集成电路；IC4选用7809三端集成稳压器。其他元器件均无特殊要求，可按图所标型号及参数进行选用。
