声控电灯延时开关电路是由压电陶资片作声传感器，以555 电路控制双向晶闸管作开关的声控电灯延时开关电路。它可以利用拍手声、脚步声等声响将电路触发，电路组成如下图所示。

attachment_4733" class="wp-caption aligncenter" style="width: 514px;">

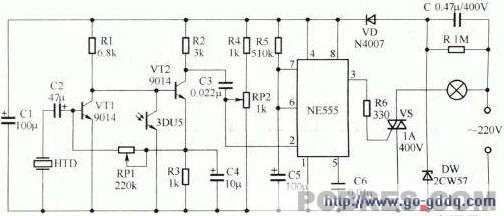

声控电灯延时开关电路原理图

　　电路工作原理分析

      声控电灯延时开关电路电路由声传感器与信号放大电路、双向晶闸管触发与延时控制电路组成。

　　VT1 , VT2 与RP1 组成直接搞合式晶体管放大电路， RP1 作为放大电路的负反馈调节电位器，用来调节放大电路的反馈强度，便放大电路具有足够大的放大倍数，又能稳定地工作。

　　声信号传感器HTD 将接收到的声信号转变为电信号后，通过藕合电容C2 加至放大管VT1 的基极，经放大电路放大后，通过C3 加至NE555 的②脚。

　　NE555 与R5 ， C5 组成单稳态延时电路，既作为双向晶闸管VS 的触发电路，又作为电灯的延时工作电路。其延时时间由R5 、C5 决定，约为60s。

　　由放大电路放大后输出的信号是一种交流电压信号，当它通过C3 加至NE555 的触发端②脚后，信号的负半周将单稳态电路触发翻转。单稳态电路翻转后， NE555 的③脚输出高电平，通过R6 将双向晶闸管VS 触发导通，电灯亮。延时60s 后，单稳态电路翻转，E555 的③脚输出低电平，将双向晶闸管VS 关断，电灯灭。

　　R4 与RP2 组成单稳态电路触发端②脚的偏置电路，对②脚预加一个合适的偏置电压，既能使电路保持较高的触发灵敏度，又能防止外界的干扰。

　　光敏三极管3DU5 组成光控电路。在白天，由于光照较强， 3DU5 完全导通，使加至VT2 基极的信号通过3DU5 接地， VT2 无输出，使电路不受声信号的触发;而夜晚光照减弱， 3DU5 截止，电路进入正常工作状态。
