引言

　　膜片钳是细胞膜离子通道电流检测的重要工具。膜片钳放大器部分的体积都比较大，价格也比较昂贵，一般在几万到几十万之间，更重要的是，由于模拟采集系统和PC机直接相连，所以PC机带来的干扰非常大。


　　为了解决上述问题，我们研究了一种新型的膜片钳放大器。本系统分为上位机和下位机两个部分，下位机是一个单片机为控制核心的采集系统，可以单独工作完成微电流信号的采集、放大、电容和电阻的补偿以及波形的显示和数据的存储。另外下位机还可以和上位机进行通讯，通讯是采用红外传输的方式实现的，用串口驱动红外发射器实现上位机和下位机的通讯。上位机主要完成把下位机传输的信号进行处理和分析。

　　系统结构

　　为了实现信号的采集、显示以及传输，系统具有以下的几个基本功能：

　　·离子通道电流的采集和放大

　　·钳位电压发生器

　　·电阻电容补偿

　　·模拟信号到数字信号的转换

　　·人机界面

　　·系统和PC机通讯

　　为实现上述功能要求，系统主要分为微电流的采集和放大、钳位电压发生器、电阻电容补偿电路、ADμC841控制核心、液晶显示模块LCM3202401及按键控制、系统和PC机之间通讯六个主要模块。图1给出了系统的功能框图。

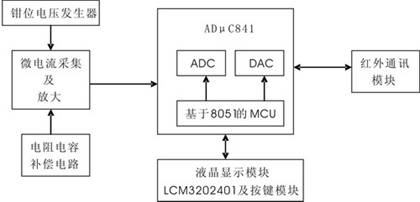

　　图1 膜片钳放大器系统功能框图

　　由图1可知，经过电极得到的离子通道电流信号经过微电流采集和放大，同时进行电阻和电容的补偿以后进入单片机的A/D转换部分把模拟信号数字化，采集到的信号同时送到液晶显示器进行显示。另外也可以实现采集信号的存储和传输。按键模块可以友好、方便的实现多种操作功能的控制。

　　系统硬件设计

　　控制模块—单片机系统ADmC841

　　ADmsC841 是ADI公司新近推出一款单片机，它的内部集成了8052微处理器的内核，并提供了很大的存储空间。此外，该芯片还集成了许多的外围部件。其中精确、高速的8通道12位模数转换(其转换速率最高可达420Ksps)，可以方便地实现与前级传感器的接口;UART、SPI、I2C通讯接口、时间间隔计数器以及看门狗定时器和电源监视器等，这些模块可以便捷地实现与其他单片机或PC机(此时需电平转换电路)通讯，还可以有效地保障单片机电源的正常工作和程序的正常运行。

　　钳位电压发生器

　　监测细胞膜离子通道电流有电压钳位和电流钳位两种方法，我们采用的是电压钳位的方法，即在I-V 转换器的同相输入端接入一个钳位电压，把细胞膜电位钳制在一个固定的电压值。这个电压的幅值在几十到几百 mV 范围内，脉冲时间10~50ms。图2 给出了钳位电压发生器的电路。电路中采用的是555 构成多谐振荡的方式来实现方波的发生。555 直接产生的方波信号幅值接近电源电压，而所用的钳位电压应该是一个电压幅值在几百个毫伏左右的信号，所以要对555 产生的信号进行幅度的调节。555 产生的方波信号经过电阻R3 和稳压管D1后在D1 两端输出稳定的2.4V 电压，再在这个电压两端并上电位器R4，从它的滑动端取出电压作为钳位电压。这样可以对钳位电压进行灵活的调节，得到需要的幅度。产生的方波的周期可通过调节电位器R2 在14ms~154ms 之间变化。

　　图2 钳位电压发生电路
