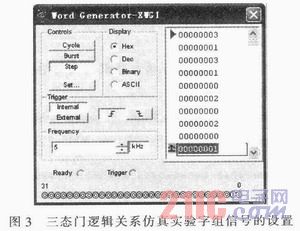

在字组产生器的数据栏内以16进制(Hex)依次输入各字组数据1、3、1、3、1、0、2、0、2、0、1，并对最后一个字数据进行末地址设置(Set Final Position)，完成所有字组信号的设置，如图3所示。

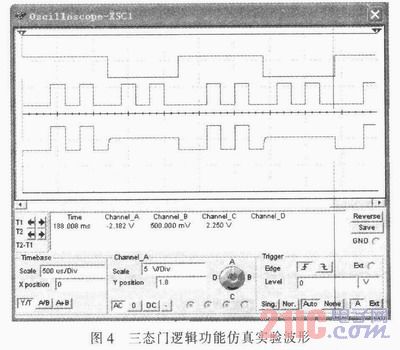

    3)仿真运行分析四踪示波器显示波形如图4所示。

    图4中，由上至下依次为工作方式控制量EN、输入量A，输出函数Y的波形。
    由图4可知，当EN=1时，输出函数Y的波形与输入量A的波形相同，表明Y=A，三态门处于工作状态；当EN=0时，输出函数Y的波形即不是高电平也不是低电平，而为高阻态，三态门处于禁止状态。
    说明，仿真验证三态门的三态输出逻辑关系，用逻辑分析仪显示不出高阻输出状态的波形，因此此处用四踪示波器做显示仪器。
