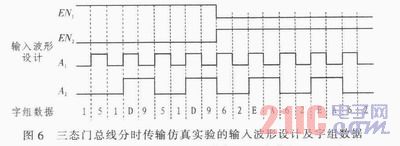

在字组产生器的数据栏内以16进制(Hex)依次输入各字组数据1、5、1、D、9、5、1、D、9、6、2、E、A、6、2、E、A、6、2，并对最后一个字数据进行末地址设置(Set Finall Position)，完成所有字组信号的设置。

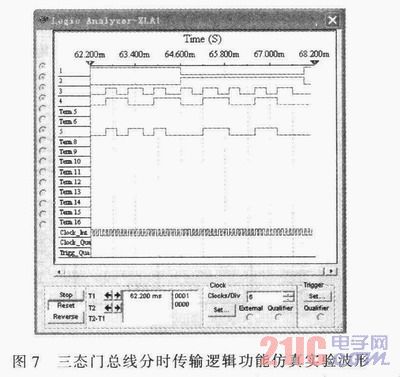

    3)仿真运行分析逻辑分析仪显示波形如图7所示。

    图7中，“1”为控制量EN1的波形，“2”为控制量EN2的波形，“3”为输入量A1的波形，“4”为输入量A2的波形，“5”为输出函数Y的波形。
    由图7可知，EN1=1、EN2=0时，Y输出函数的波形和输入量A1的波形相同，实现对A1传输；EN=0、EN2=1时，Y输出函数的波形和输入量A2的波形相同，实现对A2传输。

3 结束语
    由于受实验仪器的限制无法对三态门工作波形进行硬件实验验证，主要是，现有的信号发生器不能产生多路同步信号，现有的示波器多为双踪示波器无法同时观测多路波形，用Multisim软件仿真解决了这一问题。所述方法具有实际应用意义。
