三态门逻辑功能的Multisim仿真方案
来源：本站整理  作者：佚名  2011-09-21 18:48:00




2．2 三态门总线分时传输的Multisim仿真实验

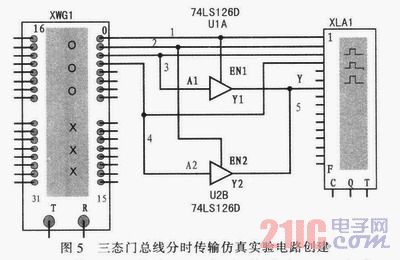

    1)仿真实验电路创建 构建仿真实验电路如图5所示。



    电路的输出逻辑表达式为
    字组产生器产生三态门的EN1、EN2、A1、A2信号，逻辑分析仪显示三态门的EN1、EN2、A1、A2及Y信号波形。
    2)字组产生器输出字组的设计 设计字组产生器输出信号时，将工作方式控制量EN1、EN2设计成分时为1，A1、A2输入信号设计成变化周期不同，以验证分时传输的工作工程。

上一页  [1] [2] [3] [4]  下一页
