3 基于MATLAB的并联谐振电路分析
    负阻抗变换器和无源RLC元件作串并联联接时，其等效阻抗的计算方法与无源无件的计算方法相同。因此，也可以用这种方法改变负阻抗的大小。由电阻电容元件模拟电感器的电路，再与电容C1构成并联谐振电路，如图4所示。

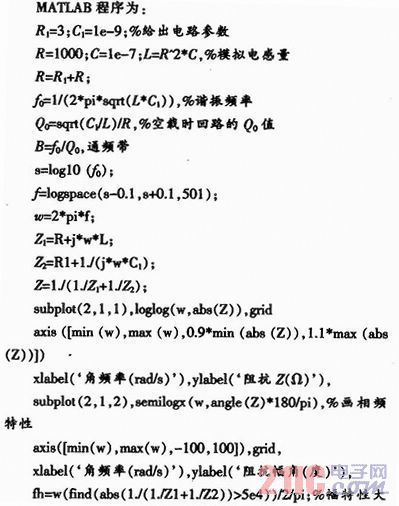

    建模：根据本文第2节的分析，负载RC串联，变换到输入端的等效阻抗为，与R相并联的等效阻抗为

    (令L=CR2)。电路的输入阻抗等效为R1C1串联支路的阻抗与模拟RL串联支路的阻抗相并联。这样就把电路变换为容性与感性并联的谐振回路。


    程序运行结果：谐振频率f0=15．915 kHz；空载品质因数(Q0=9．9701；通频带B=1．596 3 kHz；回路阻抗大于50 kΩ的频率范围；fhmin=14．596 kHz，fhmin=17．355 kHz。并联谐振电路阻抗幅频和相频特必如图5所示。

    按照电路参数，谐振频率实验测量值15．26 kHz，仿真实验值为15．915 kHz比理论值精确。

4 结束语
    基于MATLAB的仿真实验设计，电路参数的选择也是极为重要的，否则实验现象就不明显。利用MATLAB程序可以定量地分析电路参数，直观地绘制电路参数之间的关系图。展示了MATLAB方便灵活的动态仿真结果。
