基于Maflab的IIR数字滤波器设计及DSP实现
来源:本站整理  作者:佚名  2011-09-21 18:49:13

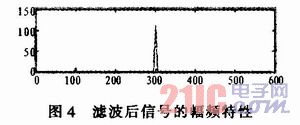

    本文设计一个三阶的切比雪夫I型高通数字滤波器,其采样频率为1 200 Hz,截止频率为200 Hz,通带的最大衰减Rp为0.5 dB。输入信号为100Hz和300Hz的合成信号,目的是通过所设计的滤波器将100 Hz的信号滤掉,余下300 Hz的信号成份,达到滤波的效果。高通滤波器仿真结果如图1所示,用高通滤波器进行滤波仿真结果如图2~4。从图中可看出,IIR数字滤波器设计正确,达到预期效果。




    在编写汇编语言程序之前。首先确定滤波器的参数,从上面滤波器的设计中得出滤波器的参数如下:
    Numemtor:   0.323557 -0.970672 0.970672  -0323557
    Denominator:1.000000 -0.921478 0.642247  -0024733
    若设计参数有大于1的的数据.这样一个大于1的数据要直接用到DSP中,需要进行数据格式的浮点运算,这将增加编程的复杂度,而且会导致DSP运行程序速度的降低。一般情况下都不这样使用,而是将数据做一定比例的压缩后计算。例如将上面数据做8倍的压缩(即将上面数据除以8),得到新的数据为:
    Numerator:  0.040 45   -0.121 334  0.121 334  -0.040 45
    Denominator:1.000 000  -0.115 185  0.080 28   -0.003 092

上一页  [1] [2] [3]  下一页
