基于BP神经网络的一种传感器温度补偿方法
来源:本站整理  作者:佚名  2011-09-23 10:34:02




1.2 BP神经网络算法
    1986年Rumelhart,Hinton和Willians完整而简明地提出一种ANN的误差反相传播训练算法(简称BP算法)。目前,在人工神经网络的实际应用中,绝大部分的神经网络模型是采用BP网络和它的变形形式,它也是前向网络的核心部分,并体现了人工神经网络最精华的部分。

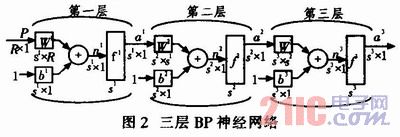

    BP神经网络由输入层、输出层和多层隐含层组成,只要隐含层中有足够数量的神经元,它就可以用来逼近几乎任何一个函数。事实上,研究已表明,两层网络在其隐含层中使用S形传输函数,在输出层中使用线性传输函数,就几乎可以以任意精度逼近任何函数。三层BP神经网络的结构图如图2所示,任意层的BP神经网络具有类似的结构。



    在多层网络中,某一层的输出成为下一层的输入。描述此操作的等式为:
    这里,M是网络的层数。多层网络的BP算法是LMS(Least Mean Square,最小均方)算法的推广。算法的输入是一个网络正确行为的样本集合:
    这里pQ是网络的输入,tQ是对应的目标输出。每输入一个样本,便将网络输出与目标输出相比较。算法将调整网络参数以使均方误差最小化。每一步对参数的调节见式(7)(8)。
    式(6)为均方误差的期望。这里,均方误差的期望值被第k次迭代的均方误差所代替。
    这里α是学习速度。
1. 3 BP神经网络的构建和训练

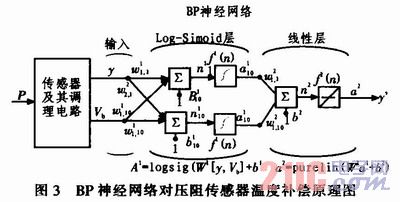

    用BP神经网络对硅压阻式传感器进行温度补偿的原理图如图3所示,在MatLab中创建的是一个1-10-2-1的BP网络。



    用BP神经网络对硅压阻式传感器实现温度补偿分成两部分,如图3所示。其中,P表示输入的压力;y表示未经温度补偿的传感器输出;Vb表示传感器测量电路的桥路电压;y'表示经过温度补偿的传感器输出。
    BP神经网络隐层由Log-Simoid层和线性层两层组成。也就是说隐层的函数分别为:
