4.1.3 键盘扫描电路

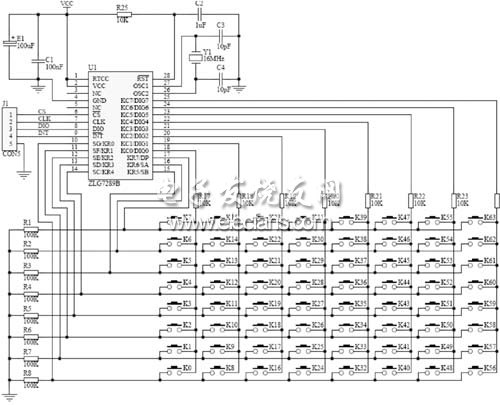

　　我们使用键盘扫描管理芯片ZLG7289B[18]来进行键盘的管理。ZLG7289B可同时扫描多达64只按键。其电路图如图4-3所示。

图4-3 键盘扫描电路图


　　4.2 软件实现

　　系统的软件设计采用C语言，所有的程序在CCStudio v3.3环境下开发的。软件由主程序和一些子程序构成，子程序主要包括USB驱动程序、键盘扫描程序、液晶驱动程序和射频通信程序。主程序流程图如图4-4所示。

图4-4 主程序流程图



　　5 特色与创新

　　①60位私钥的ECC算法实现Diffie-Hellman密钥交换

　　②一键即通的语音保密通信

　　③4种加密算法任意选择的保密通信

　　④实现键盘编辑短信并加密传输

　　⑤可配置参数的信息隐藏传输

　　⑥收发机动态协商进行跳频通信

　　⑦实现了USB的驱动，PC机和开发板直接通信

　　⑧蓝色液晶屏幕显示，人机界面友好

　　⑨射频收发模块实现了2.4G的无线通信
