UART（UniversalAnynchronousReceiverTransmitter,通用异步接收发送器）是广泛应用的串行数据传输协议之一，其应用范围遍及计算机外设、工控自动化等场合。虽然USB传输协议比UART协议有更高的性能，但电路复杂开发难度大，并且大多数的微处理器只集成了UART,因此UART仍然是目前数字系统之间进行串行通信的主要协议。

　　随着FPGA的广泛应用，经常需要FPGA与其他数字系统进行串行通信，专用的UART集成电路如8250,8251等是比较复杂的，因为专用的UART集成电路既要考虑异步的收发功能，又要兼容RS232接口设计，在实际应用中，往往只需要用到UART的基本功能，使用专用芯片会造成资源浪费和成本提高。可以将所需要的UART功能集成到FPGA内部，实现FPGA与其他数字系统的直接通信，从而简化了整个系统电路，提高了可靠性、稳定性和灵活性。

　　1  UART简介

　　基本的UART通信只需要两条信号线（RXD,TXD）就可以完成数据的相互通信，接收与发送是全双工形式，其中TXD是UART发送端，RXD是UART接收端。UART基本特点是：在信号线上有两种状态，可分别用逻辑1（高电平）和逻辑0（低电平）来区分。在发送器空闲时，数据线应保持在逻辑高电平状态。发送器是通过发送起始比特而开始一个字符传送，起始比特使数据线处于逻辑0状态，提示接收器数据传输即将开始。数据位一般为8位一个字节的数（也有6位7位的情况），低位（LSB）在前，高位（MSB）在后。校验位一般用来判断接收的数据位有无错误，一般是奇偶校验。停止位在最后，用以标志UART一个字符传送的结束，它对应于逻辑1状态，UART数据帧格式如图1所示。

图1 UART数据帧格式

　　2  UART功能实现

　　UART可以分解为3个子模块：波特率发生器模块；发送模块；接收模块。UART的功能主要由VHDL硬件描述语言编程，图2是编译后生成的图元SCI,它包括了UART的最主要的部分，即发送模块和接收模块。SCI的外部口线可分为3类：

　　一是与数字系统的接口，包括数据DATA[7.0],片选CS,读写RD、WR,状态RDFULL、TDEMPTY.这部分接口完成的功能是将待发送的数据写入SCI或从SCI读出已接收到的数据。

　　二是串行通信接口2条线RXD、TXD,其中RXD是接收数据线、TXD是发送数据线，因此，SCI实现的是全双工通信的设计。

　　三是系统控制线RESET、CLK,RESET为模块复位输入，CLK为模块时钟输入，通信的波特率由CLK来决定（实际的波特率是CLK/4）。

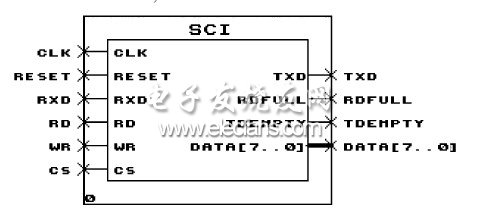

图2 UART的图元模块结构

　　RDFULL、TDEMPTY为两个状态标志位，RDFULL为输入寄存器满标志，高电平表示已经接收到一个有效数据并存储到输入数据寄存器中，当CS、RD有效将数据读出后变为低电平无效。

　　TDEMPTY为输出寄存器空标志，高电平表示由CS、WR有效写入到输出寄存器的数据已经发送完毕，可以向输出寄存器写入另外待发送的数据，低电平时表示数据目前正在发送中。
