大棚智能测控系统中AT89C51的应用
来源:本站整理  作者:佚名  2011-09-23 10:35:22



2.2.3 土壤水分传感器

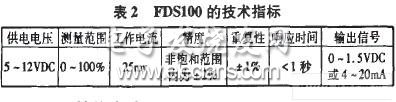

  采用FDSl00土壤水分传感器,该传感器是基于介电理论并运用频域测量技术研制开发的,能够精确测量土壤和其它多孔介质的体积含水量。可与温室环境监测、土壤墒情采集、自动灌溉控制等系统集成,实现水分的长期动态连续监测。它具有响应速度快,重复性好,环境适应性强,防水防潮,传输距离远,工作温度范围宽等特点。FDSl00的技术指标如表2所示。



  2.3 A/D转换电路

  由于本系统需处理多路模拟信号,故采用AI×獬09A/D转换模块,它采用逐次逼近的方法完成A/D转换;其片内带有锁存功能的8路模拟开关,可对8路0—5V的输入模拟电压信号进行转换,完成一次转换约需100S。其输出具有,兀L三态锁存缓冲器,可直接接到单片机ArlB9C51的P0121。ADC/EO)与AT89C51接口电路如图2所示。



ADC/EO)与<a target=AT89C51接口电路" src="/article/UploadPic/2011-9/2011923103523175.jpg" style="width: 349px; height: 284px" onload="return imgresize(this);" onclick="javascript:window.open(this.src);" style="cursor:pointer;"/>

  2.4 44780显示模块

  本系统采用44780驱动的LCD,HD抖780(KS0062)是用低功耗CMOS技术制造的大规模点阵LCD控制器(兼带驱动器),它与4bit/8bit微处理器相连,它能使点阵LCD显示大小写英文字母、数字和符号等丰富的信息,同时有较强的通用性应用,使用方便,用户用少量元件就可组成一个完整点阵LCD系统,送入相关的数据和指令即可实现所需的显示。

  44780显示模块有8条数据线,3条控制线,可与微处理器或微控制器相连,通过输入数据和指令,就可使模块正常工作。44780显示模块和AT89C51单片机连接电路如图3所示。



44780显示模块和<a target=AT89C51单片机连接电路" src="/article/UploadPic/2011-9/2011923103523288.jpg" style="width: 371px; height: 249px" onload="return imgresize(this);" onclick="javascript:window.open(this.src);" style="cursor:pointer;"/>
