大棚智能测控系统中AT89C51的应用
来源:本站整理  作者:佚名  2011-09-23 10:35:22



2.5 电平转换器MAX232C

  MAX232C为RS一232收发器,简单易用,单+5V电源供电,仅需外接几个电容即可完成从7r见电平到Rs一232电平的转换。单片机采集的数据可以通过串口经MAX232C转换成RS232电平向上位机(PC机)传输。

  MAX232C与AT89C51的接口电路如图4所示。



MAX232C与<a target=AT89C51的接口电路" src="/article/UploadPic/2011-9/2011923103523521.jpg" style="width: 369px; height: 287px" onload="return imgresize(this);" onclick="javascript:window.open(this.src);" style="cursor:pointer;"/>

  3 程序设计

  该系统软件主要由主程序、中断子程序、数据采集与A/D转换子程序、显示子程序、报警子程序等模块组成,因为C语言编写的软件易于实现模块化,生成的机器代码质量高、可读性强、移植好,所以本系统的软件采用C语言编写。

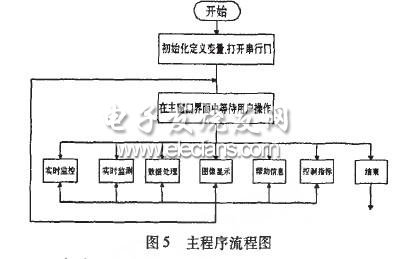

  在系统中主程序:完成系统的初始化,分配调用各子程序以实现系统功能。主程序流程图如图5所示。数据采集与A/D转换子程序是将传感器采集到的模拟信号经过量化、处理转换成单片机可以识别的数值传给主程序。显示子程序对每次由传感器所采集的数值经量化处理后所得到的标准值进行显示。



  报警子程序是当出现异常情况时输出报警信号,例如温度超过一定数值或湿度以及土壤水分低于某数值时,音频报警装置发出报警信号,同时相应的指示灯亮,以提醒菜农注意。

  4 结束语

  整个过程都是由单片机系统自动完成,能对需要的特定温度、湿度进行调节控制,以满足蔬菜的生长的需要。除此之外本系统可靠性高、使用方便,为下一步在此基础上开发控制系统,提供更大的方便。
