基于GSM网络的无线显示系统设计
来源:本站整理  作者:佚名  2011-09-23 10:35:50




2.1 系统电源电路
    电源电路主要是由L7805和LM317两个三端稳压电源模块构成的。L7805将输入的直流电压稳压在5 V,保证单片机系统的正常工作。LM31 7是个可调稳压器,它的可调范围是1.2~37 V,此处通过1 kΩ和2.2 kΩ电阻将其调节在输出电压为+3.6 V,输出连接到ZIF(Zero Insertion Force)连接器的第1~5引脚,为TC35模块提供稳定的电源。电路如图3所示。
2.2 TC35模块电路
    TC35模块是高性能通信模块,主要由GSM基带处理器、GSM射频模块、供电模块(ASIC)、闪存、ZIF连接器、天线接口6部分组成。

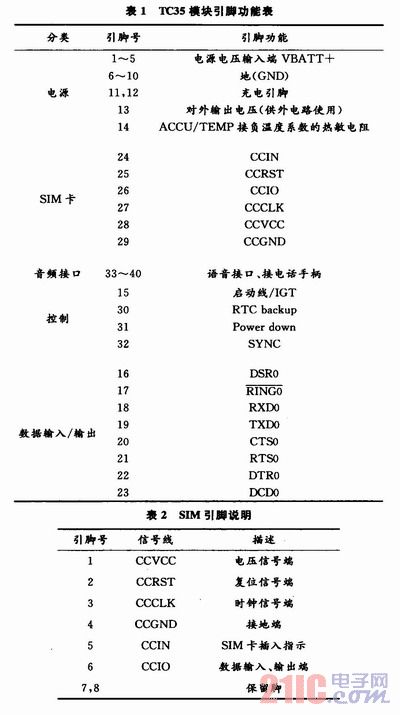

    TC35共有40个引脚,通过一个ZIF连接器引出。这40个引脚可以划分为5类,即电源、数据输入/输出、SIM卡、音频接口和控制。各引脚功能如表1所示。



2.3 SIM卡电路
    SIM卡共有8个引脚(如表2所示),通过这些引脚与移动终端接口进行相互间的信息传输,并提供SIM工作时所需的电源。ZIF连接器上有6个引脚为SIM卡接口,如图5所示。


上一页  [1] [2] [3]  下一页
