摘要：为了能够利用现有的移动通信网控制远端的电子显示屏，提出基于GSM网络的无线控制显示屏的解决方案，该系统由单片机及TC35无线接收器构成。控制者通过手机发送短消息，短消息经GSM网络传送到接收端，最终显示在显示屏上。结果表明，该系统结构简单，易于操作。
关键词：无线控制；显示屏；短消息；移动通信

    引言
    LED显示屏在工作和生活中有较为广泛的应用。LED显示屏可以作为电子公告屏用于发布公交信息、天气预报、各类广告、即时新闻、交通路况、票务情况、临时通知等，是商家引导顾客的信息传播窗口，有助于吸引消费者，促进商家信息的及时传播。
    传统的LED显示屏是通过串口数据线连接到PC机，然后通过PC机上的应用软件，实现对显示屏的显示内容进行控制。由于在PC机和显示屏之间采用的是有线连接，这样就会面临着数据传输问题。使用传统的有线数据传输方式需要铺设专用的通信线路，浪费资源，可操作性差。当显示屏距离PC控制端较为遥远时，所处的环境就不允许铺设电缆，此时数据甚至无法传输。
    本文研究如何利用无线网络控制显示屏所要显示的内容，提出了一种基于移动通信网的解决方案。该系统结构简单、易于操作维护。

    1 系统设计任务
    整个系统包括发送和接收两部分，系统工作原理如图1所示。发送端为手机，也就是显示屏的控制器。手机通过GSM移动通信网向TC35发送显示屏需要显示的内容。

    接收系统的设计采用89C51单片机和Siemens公司的GSM模块TC35。接收端TC35接收到短消息后，通过烧写在单片机上的AT指令，自动执行对短消息的采集。单片机完成短信提取后，通过串口数据线把短消息内容送到LED显示屏上进行显示。

    2 接收端系统硬件的设计

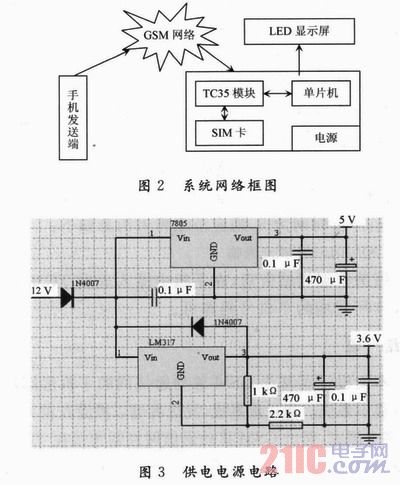

    接收端系统硬件包括电源电路、TC35通信模块电路、SIM卡电路、单片机系统。系统结构如图2所示。
