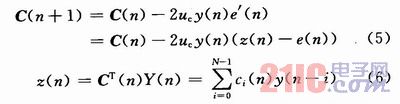

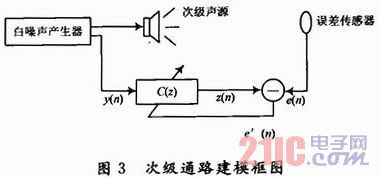

首先由DSP产生一个随机白噪声序列，同时送入次级声源和自适应建模滤波器C(z)，误差传感器接收的信号e(n)作为建模滤波器的期望信号，滤波器的输出信号z(n)与期望信号e(n)相减抵消后，输入建模滤波器，自动调节滤波器权系数。次级通路建模采用LMS算法，其迭代运算公式如下：
式中：uc为次级通路建模滤波器的步长因子；N为次级通路建模滤波器的阶数。
实际应用中，应先关闭外部噪声源，采用DSP随机产生的白噪声作为次级通路激励源。DSP先执行次级通路滤波器的迭代，待次级通路LMS滤波器稳定后，将次级通路滤波器系数固定不变，代入上述的FXLMS滤波器进行有源消噪迭代运算。
2 系统硬件设计

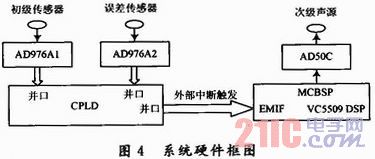

本系统为单通道前馈结构，以高速DSP芯片TMS320VC5509为核心，采用两片16位高精度模数转换器件AD976A实现两路模拟信号的同步采集，并选用CPLD器件EPM7192SQC160-10设计锁存器，以串行D／A器件AD50C完成输出反噪声信号的D／A转换，选用16 Mb FLASH闪存芯片作为程序存储器，并在片外扩充一片64 Mb SDRAM作为外部数据空间。系统硬件框图如图4所示。

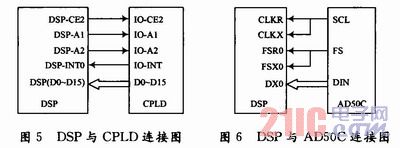

设计选用的VC5509DSP芯片最高支持144 MHz的时钟频率，具有高达288 MIPS(每秒百万条指令数)的处理能力，是一款具有较高性价比的低功耗DSP芯片。音频接口采用的AD976A为一款高精度、高速率的并口A／D转换器件，抽样速率可从8～200 KSPS，抽样速率的改变可通过改变输入时钟来实现，从而可实现在不改变硬件的情况下通过软件设置进行扩展。CPLD通过编程给A／D器件提供8 kHz采样频率，并设计采样保持锁存器。经由DSP的片选引脚CE2和地址引脚A1寻址，两个A／D转换器的锁存器地址分别设为0X400000和0X400001。CPLD与DSP连接图如图5所示。
AD50C为TI公司生产的16位可编程串行音频接口芯片，可通过DSP编程控制收发增益和采样频率。其串口与DSP的同步串口连接如图6所示。
