ZigBee无线网关协议转换主要是实现ZigB ee数据报文与以太网报文的双向转换。图4所示为两种协议报文格式转换图。

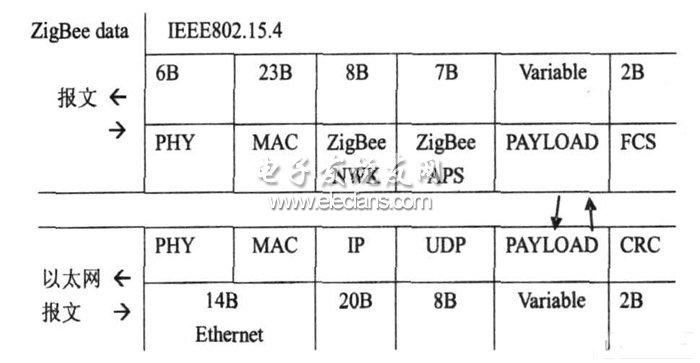

图4  协议转换图

　　图中给出了协议开发中定义每一层的字节数， 其中PAYLOAD字节数可变， 最大不超过127B。当无线网关射频部分( PHY 层)接收到数据报文， 根据ZigB ee通信协议从PHY 到APS解出其中有效载荷， 然后将有效载荷加载TCP(UDP) / IP( 42B)的报文格式，交由满足IEEE802. 3以太网通信协议的网卡处理， 从而实现将无线接收到的信息传输到外部控制网络中。

　　3  应用分析

　　3. 1  应用前景

　　基于Z igBee网络的低成本、易控制、低功耗、组网方便、网络健壮等特点， 特别适用于智能家居控制， 同时它也广泛用于工业、汽车自动化、农业自动化、医疗控制设备等。将来还可通过远程控制(甚至可以是手机) 来实现对楼宇自动化设备的管理。

　　有理由相信在不远的将来， 将有越来越多的内置式ZigBee功能的设备进入大家的生活。

　　3. 2  智能家居网络

　　Z igBee技术的短距离、安全可靠、低成本等技术特点完全符合家庭网络通讯的需要， 因此选择ZigBee技术构建智能家居无线网络系统， 智能家居控制中心与各模块之间都是通过ZigBee通信。

　　智能家居网络包括环境照明系统， 家庭影院影音系统， 安防监控系统， 公共广播/背景音乐系统， 空调系统， 电动窗帘等一系列家居控制系统的智能集中控制。如， 回到家中， 只需要手指轻点触摸屏的一个按钮， 即可实现灯光打开、空调调至合适温度、音响播放悦耳的乐曲; 睡觉前用无线触摸屏的面板轻触?睡眠模式#， 便可让窗帘关闭、灯光调至合适的亮度、电视机自动关闭等用户所需要的设置。而Z igBee无线网关则作为各无线模块的协调器， 通过以太网来管理无线网络。

　　4  结束语

　　无线通信系统在工业通信网络中的应用逐渐增加， 而目前工业通信网络的通信协议繁多， 多种通信标准并存， 因此不同传输介质、不同速率、不同通信协议的网络之间的互联问题也逐渐成为人们关注的重点。ZigBee无线通信技术的无线网关在实现无线测控系统与以太网互联的同时也可以完成对无线网络的管理， 优化了整个工业通信网络， 为工业控制领域从有线向无线延伸提供了一种有效的解决途径。
