//SRAM写使能
always @(posedge SRAM_CLK)
    if (!rst_n | (sram_write_counter==319))
    ui_sram_write <= 0；
    else if(LVAL_fallage)
    ui_sram_write <= 1；//SRAM写地址切换
    always @(posedge SRAM_CLK)
    if (!rst_n | Hsync_odd_riseage)
      ui_sram_write_add <= 0；//起始地址
    else if (ui_sram_write)
      ui_sram_write_add <= ui_sram_write_add + 1；

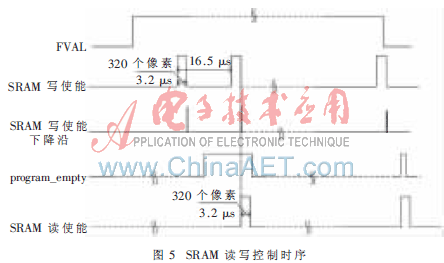

    SRAM的写使能设计要避免与SRAM的读使能冲突。本方案在FIFO_OUT模块上设计了一个可编程空标志位program_empty，当fifo数据不足160个时，program_empty置高，PAL制式视频的行扫描周期为64μs，也就是FIFO_OUT每64 μs被读一次(一次读出320个数)，这样只要在64 μs时间内能够写入320个数就可以保证下次行扫描能够从FIFO_OUT取出数据。由于本系统中SRAM的写使能周期为16.5 μs，因此本方案是将SRAM读状态分2种情况，在FVAL信号有效期间，采用program_empty置高和SRAM的写使能下降沿的“与”操作作为SRAM读触发信号；在FVAL信号无效期间，SRAM无写控制，program_empty信号的上升沿将作为SRAM的读触发信号。然后根据读触发信号生成一个320的计数器，并在计数器有效期间将SRAM的读使能置为高。这样就能保证SRAM的读写不冲突，且数据也不会漏写，控制时序见图5。

    PAL制式视频显示分为奇场和偶场，因此在奇场时，SRAM的读地址应该满足：第n行地址范围为320×(n－1)～319+320×(n－1)(n＝1，2……128)；偶场时，RAM的读地址应该满足：第n行地址范围320×n～319+320×n(n＝1，2……128)，其读使能及读地址的FPGA主要代码如下：
//////// sram的读标志位有2种状态:(1)奇场数据有效时////用写sram的下降沿‘与’fifo半行标志位。(2)奇场数据无效时用 fifo半行标志位产生上升沿
    always @(posedge SRAM_CLK)
    if (!rst_n)
    ui_sram_read_flag <= 0；
    else begin
    if ((FVAL_d | ui_sram_write_5d)& Hsync_odd )
    ui_sram_read_flag <= ui_sram_write_fallage &
fifo_sram_adv7123_prom_empty_d；
    else
    ui_sram_read_flag<=fifo_sram_adv7123_prom_empty_riseage；
    end
////  SRAM读地址切换
    always @(posedge SRAM_CLK)
    if (!rst_n | Hsync_odd_riseage)
       ui_sram_read_add <= 0；//奇场起始地址
    else if (Hsync_odd_fallage)
        ui_sram_read_add <= 320；//偶场起始地址
    else if (ui_sram_read_fallage)
        ui_sram_read_add <= ui_sram_read_add+320；
    else if (ui_sram_read)
        ui_sram_read_add <= ui_sram_read_add+1；
    最后通过下面的赋值给出了SRAM芯片的读写、片选及地址信号：
assign SRAM_read_write_en=～(ui_sram_write & Hsync_odd)；
//SRAM读写使能
assign SRAM_CE=～(ui_sram_read | ui_sram_write)；
//SSRAM片选
assign SRAM_ADD=(ui_sram_write)?ui_sram_write_add:
ui_sram_read_add；//SSRAM地址
2.2.4 灰度拉伸
    将SRAM的读使能和读数据送入灰度拉伸模块作为数据使能和输入数据。本方案中,图像灰度线性拉伸算法表达式为：

    式(1)中：Y是拉伸后输出图像灰度值；X是SRAM中读出的数据，为原始图像16 bit二进制数灰度值；Xmin是输入图像数据直方图统计最小灰度值；Xmax是输入图像数据直方图统计最大灰度值。为保证精度，实际应用中将上述公式进行简单变换，可以记为：

    Q值在上帧结束前直方图统计模块已经得到，这样拉伸运算只需1次减法和乘法运算，得到积左移14 bit后，截取低10 bit就得到拉伸后的灰度值。需要注意的是，截取前要判定乘法是否溢出，如果溢出，结果置为最大灰度值210。本方案中主要通过调用乘法器IP核来完成乘法运算，不同硬件的乘法器延迟时间不同，所以必须要将输入数据使能信号作相应延迟后，成为输出使能与乘法器输出数据同步[3]。经过灰度拉伸后的图像数据送入FIFO_OUT模块用于图像显示，其中，灰度拉伸模块的输出使能及输出数据作为FIFO_OUT模块的输入使能和输入数据。
    该图像处理方案以FPGA 作为核心控制芯片，采用单片SRAM实现了图像预处理、数据缓存、图像存储及显示的功能。随着FPGA 性能的不断提高及其灵活的可编程性，设计者可以进一步在FPGA内部实现各种其他的图像处理算法。这样，直接采用FPGA和单片SRAM的方案不但减小了PCB 尺寸，降低了元件数量及PCB布线的难度，也降低了元件相互连线带来的信号失真，从而增加了可靠性和稳定性。本方案已成功应用在本单位的图像采集和处理产品中。
参考文献
[1] 田耘，胡彬，徐文波，等.Xilinx ISE Design Suite 10.x FPGA开发指南[M].北京：人民邮电出版社，2008.
[2] Xilinx Corporation．fifo_generator_ds317.http://www．xilinx．com，2005．
[3] Xilinx Corporation．Muli_gen_ds255.http://www．xilinx．com，2005．
