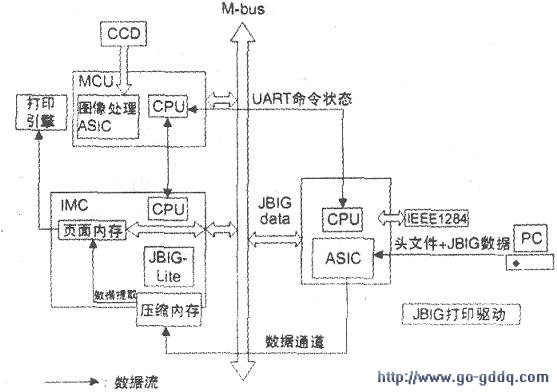

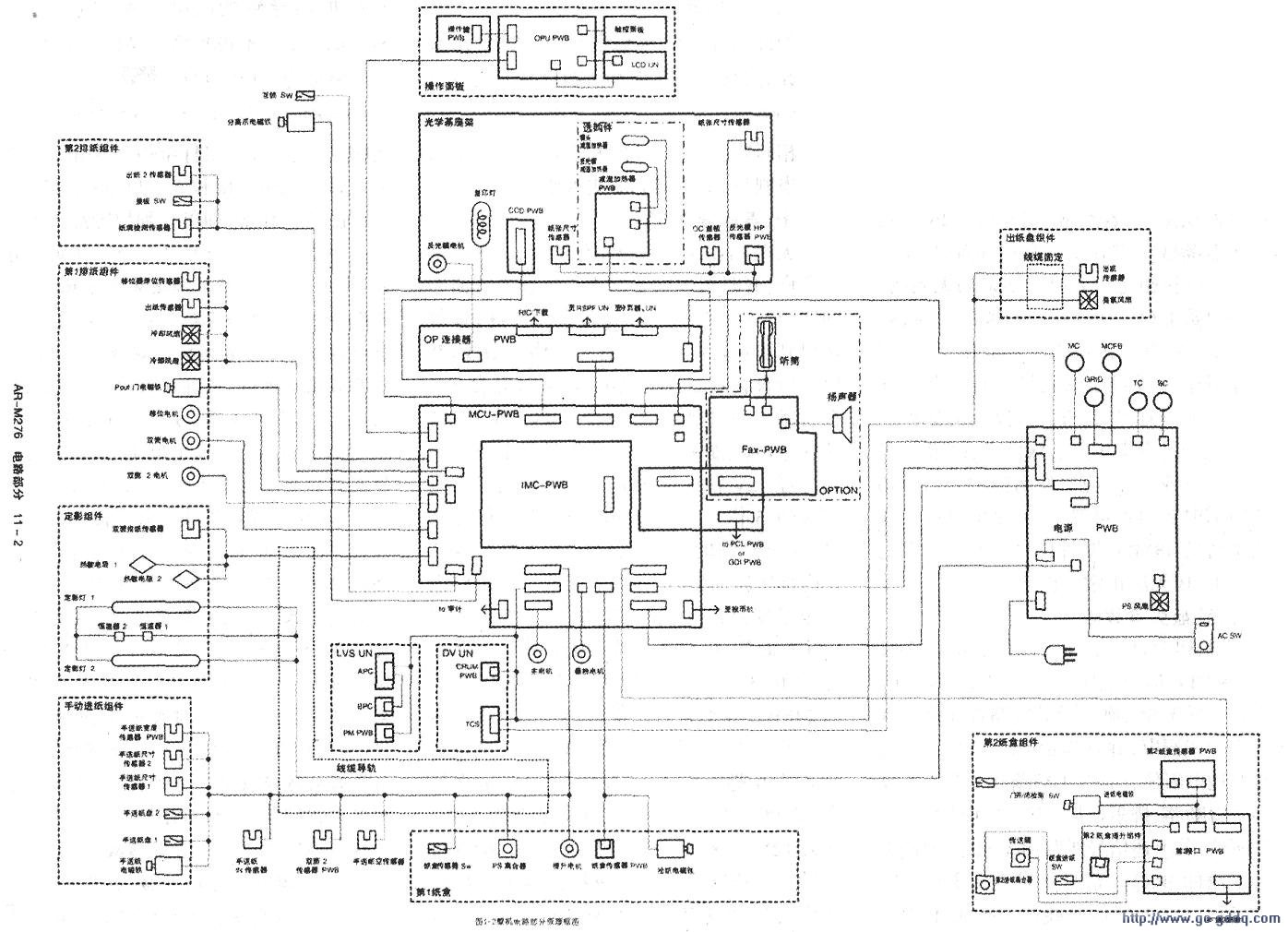

夏普AR-M276复印机系统概要（系统运行流程如上图所示；整机框图如下图所示）：计算机一端带有IEEE1284I/F驱动电路的打印电路板，复印机一端带有16位双向数据总线I/P和异步通讯接口UART。

　　IMC电路板图像数据由16位双向数据总线进行传送。引擎的命令状态信息由异步通讯接口UART处理，来自计算机的JBIG压缩数据被传送到IMC电路板，从中提取出VIDEO数据，通过MCU电路板送到LSU。

　　AR-M276复印机拆卸过程
　　
　　1．卸除保护材料和固定螺钉：卸掉所有包装带，打开原稿盖板，去除纸样保护材料，用改锥取下固定螺钉（固定螺钉用来确保机器在运输过程中的安全），并请将其放置在托盘中，注意不要将墨粉和墨粉盒投入火中，否则可能造成墨粉爆散或燃烧，如果使用专用工作台（选购件），请务必使用安置在地上的4个调节器在重新安排办公室布局或需要搬动复印机时，请先释放调节器的锁定然后再搬动。

　　2．固定销的卸除和保存：边抬起把手，边慢慢拉出托盘，松开蓝色的螺钉，抽出显影盒，从显影盒中取出显影仓，按图示箭头方向边转动MG辊，边将显影剂均匀地加入到显影盒中。

　　注意：开封前先将显影剂摇匀，检查DV密封条上是否沾有显影剂，如果沾有显影剂，请清除干净并取下密封条，将显影仓附在显影盒上，装入显影剂后，请不要再倾斜或摇晃显影盒，以免显影剂洒落，将显影盒用螺钉固定在复印机上，在换用新显影剂时，必须将显影剂计数器清零。

　　3．墨粉盒安装方法：将墨粉盒从包装袋中取出，握住两端，水平方向摇晃20次左右，然后撕下密封条，注意摇晃墨粉盒时，不要握住挡板部分，只要握住把手就可以了，另外，在摇晃墨粉盒前不要取下密封条。按住锁定释放杆，沿导轨方向将墨粉盒完全插入到复印机中，然后固定住蓝色螺钉和锁定螺钉，如果墨粉盒沾有脏物，务必在装入本机前清除掉，并从挡板上撕下密封条，然后取下墨粉盒的挡板。

　　4．附加内存的安装过程：关闭复印机的主电源开关，从插座上拔下复印机电源插头，取下防护板（取下5个螺钉，再取下防护板，），用钳子从左后机壳切除并取下切除部分，使用工具的方向应使切除面平整。

　　安装PCL电路板组件，将支撑柱装到机器选购件的安装板上，然后将PCL电路板连接器连到连接板上，用带弹簧垫片的6个M3螺钉（和组件包装在一起）固定PCL电路板。然后再用所提供的3个螺钉固定并行口和USB连接器，附上防护板用5个固定螺钉固定住防护板，将内存条完全插入槽中，插入后内存条被锁定，但是，还是务必要检查内存条是否完全与插槽吻合。
