液晶彩显中的背光灯驱动板常称为高压板或高压条，根据灯管插座的形状可分为“小口”和“大口”两类。

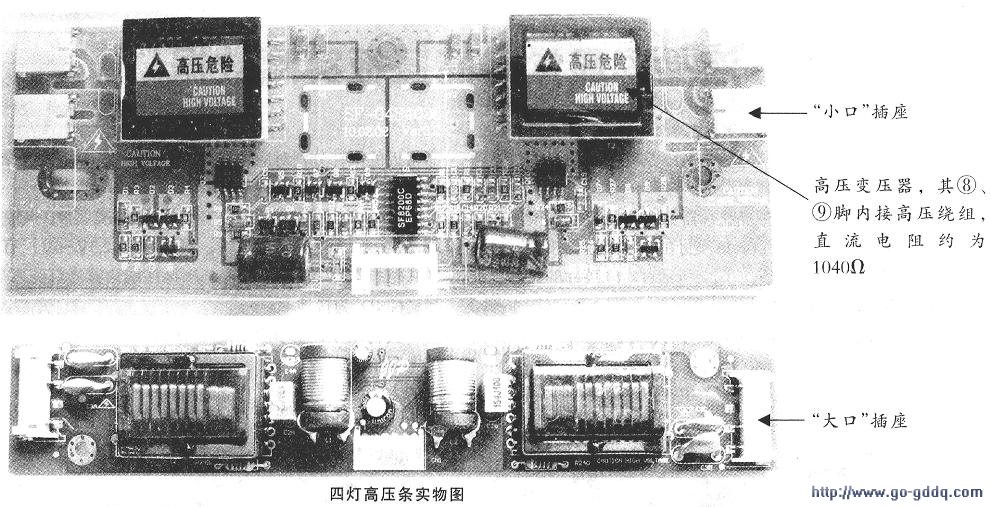

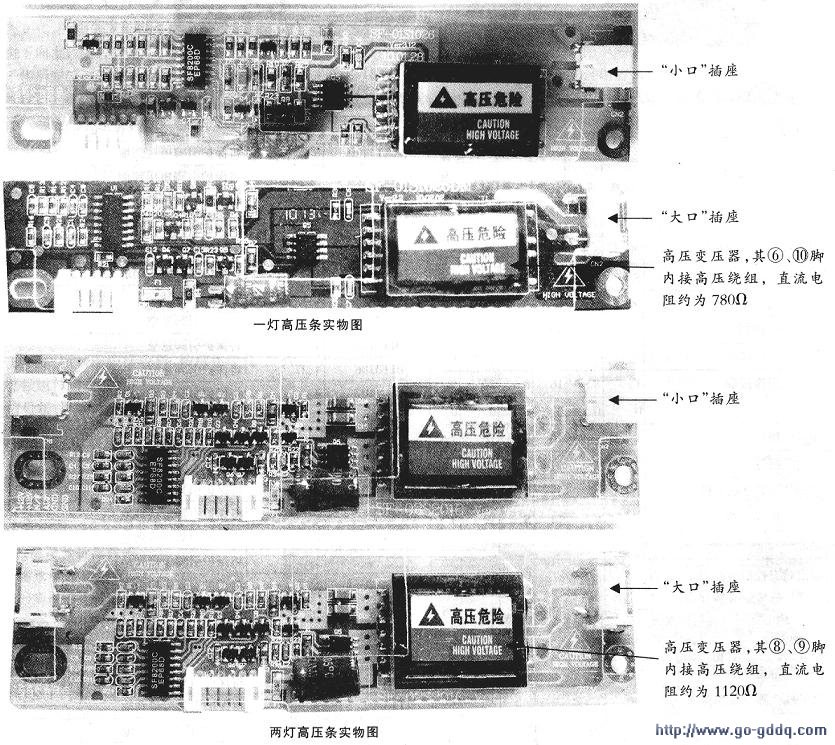

　　一般来说，小于14英寸的液晶显示器多用1根灯管，其高压板常称为一灯高压条，如上图所示；14、15英寸的液晶显示器多用2根灯管，其高压板常称为两灯高压条，如中图所示；17、19英寸的液晶显示器多用4根灯管，其高压板常称为四灯高压条，如下图所示；22英寸的液晶显示器多用6根灯管，其高压板常称为六灯高压条。

　　值得一提的是，在四灯大口高压条中，每个插座中有3个捕针，靠得近的两针分别对应两只灯管的高压线，剩下的一个插针为两根灯管低压线的公共接线端。

　　另外，高压条上的“BL”、“BLO”、“ENA”、“N/F”或“SW”等标注端为背光灯开／关控制端，高电平( 2.5V～5V)有效；“ADJ”、“BRGHT”、“VBR”或“VDIM”等标注端为背光灯亮度调节端，可不接；“GND”为接地端。

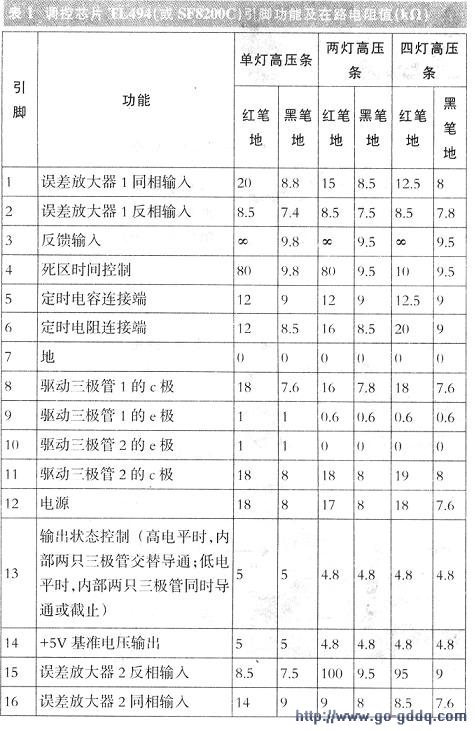

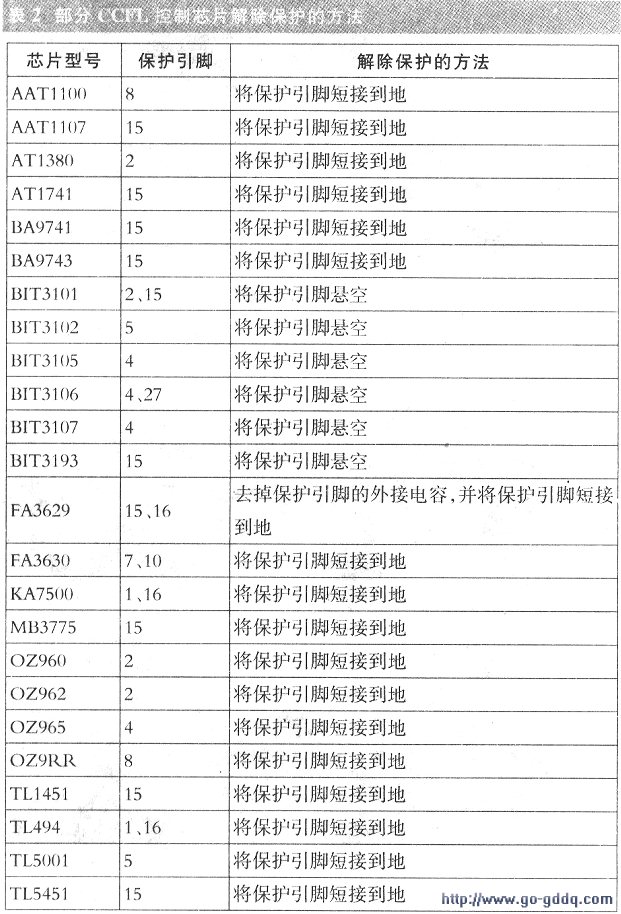

　　实物图中的脉宽调控芯片TL494（或SF8200C）引脚功能及在路电阻值见下表。为便于维修，特附上部分CCFL控制芯片解除保护的方法，见下下表
