3．主芯片MCU、解码、D/A变频及相关控制
(1)MCU控制系统电路

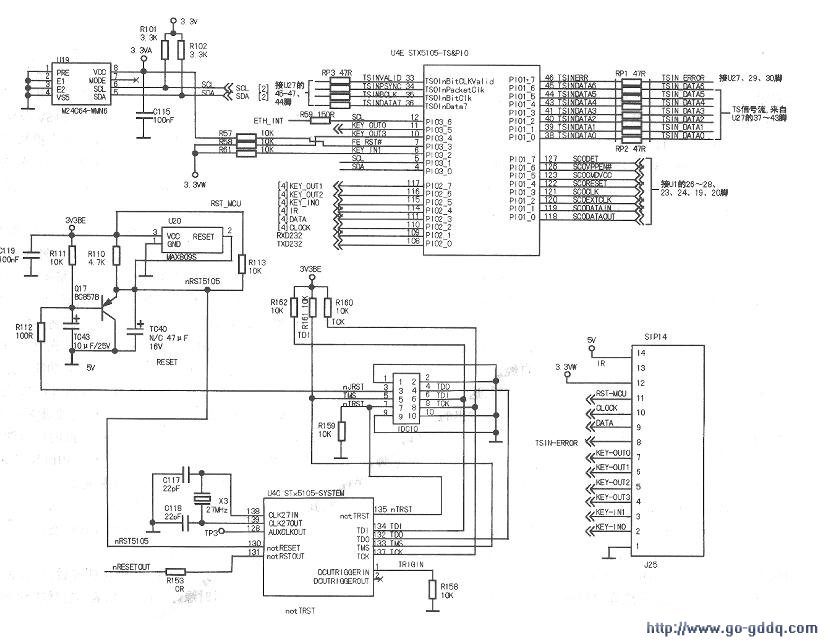

MCU及其控制系统电路由主芯片U4中的部分电路和存储器U19(M24C64)、复位电路U20(MAX809)及相关元件组成，如上图所示。
该部分电路的主要作用与功能是形成整机所需要的相关控制信号，并对节目状态进行存储记忆。
控制系统中的复位电路由U20及外围相关元件组成，复位部分是整个控制系统启动和正常工作的先决条件。U20的③脚是VCC3.3V供电端，②脚为复位电压输出脚。
当电源开关接通200ms～300ms后，U20的②脚(nRST5105)由低电平变为高电平，将复位电压送往U4的(130)脚复位端，对U4内部的MCU电路进行复位。另外，调试口132的njRST(J32③脚)信号为低电平，使三极管Q17导通，迫使nRST5105信号为低电平，也可引起系统复位。
U19为EEPROM芯片，是一个IIC总线器件，受控于MCU的控制，用于存储系统掉电后需要保存的节目状态（如频道信息、系统设置等少量的数据等）信息。
U4的(138)、(139)脚外接晶振X3(27MHz)与芯片内部相关电路组成系统时钟振荡电路，用于产生控制系统和解码电路所需的时钟信号。
U4的⑩、(11)、⑥、(115)～(117)脚分别为本机键控电路接口，其中⑥、(115)脚为本机键控信号输入端；(11)、⑩、(116)、(117)为本机键控信号的输出端口。(108)、(109)脚与红外接收器相连接。(110)、(111)脚输出面板控制信号，其中，(110)脚输出CLOCK信号，(111)脚输出DATA信号，然后通过接插件送往显示面板上的驱动电路U2的⑧脚和①、⑦脚。
(2)U15程序存储器(FLASH)电路

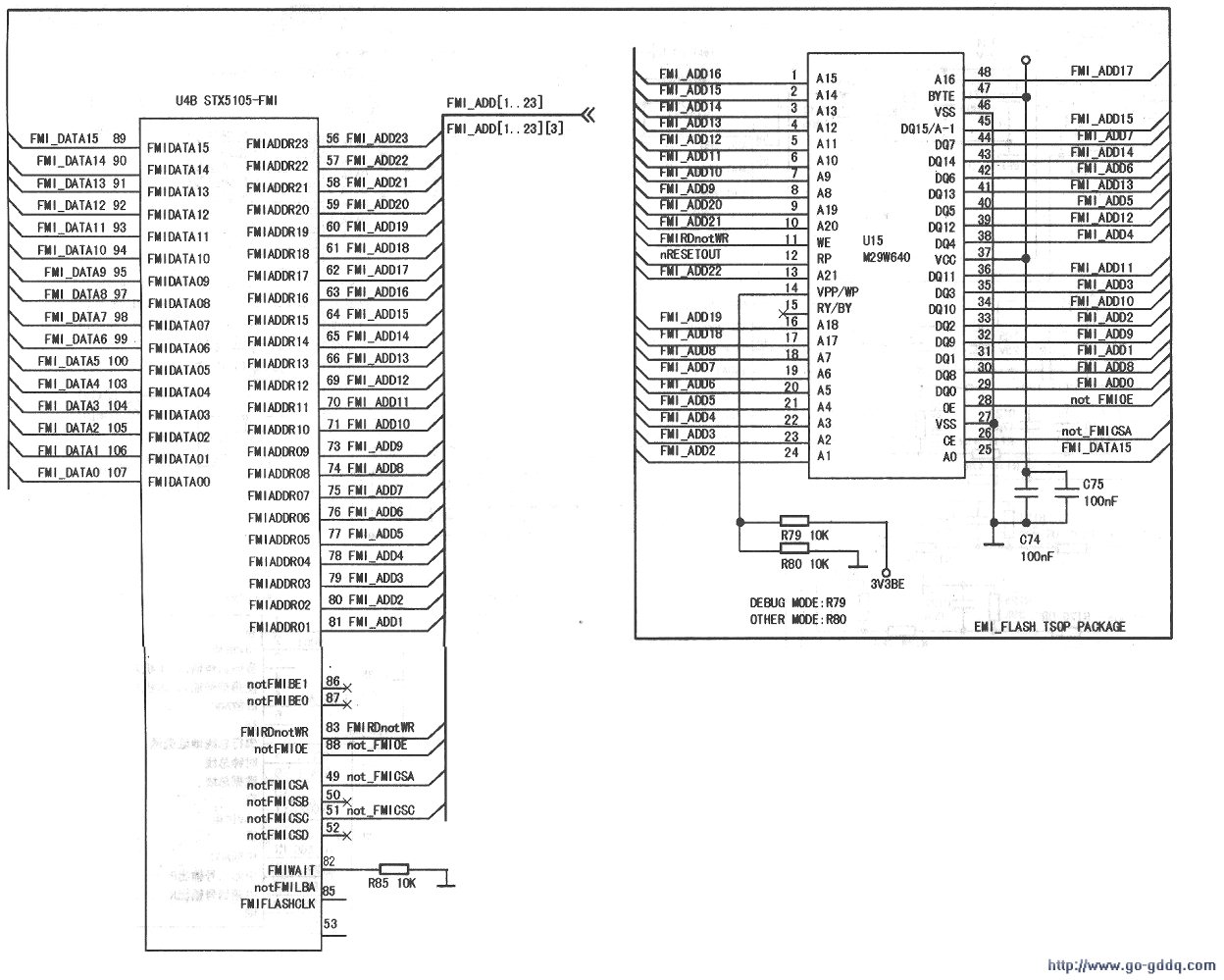

U15(M29W640)为程序存储器(FLASH)电路，与U4(MCU)芯片中的相应部分电路组成程序存储电路，如下图所示，其主要功能是存储系统启动所需要的软件代码。该电路在MCU复位之前就先行完成复位，等待MCU对其进行读取操作。
机顶盒的升级，实际上就是对程序存储器内的程序代码进行更新。正因为如此，所以要求在升级过程中不能断电，以免代码出现异常，从而导致不能正常使用。
【提示】由于数字机顶盒的开机程序存储在程序存储器中，所以当程序存储器或其内部数据异常时，机顶盒将无法启动进入工作状态。
(3)动态存储器电路
动态存储器U17(EDD5115ADTA-6B-DR33BB)的主要作用是将运行过程中的动态数据暂时存储，其工作的基准是两个差分CLK时钟信号，工作频率为133MHz，时钟峰值约700nN，差分峰峰值约3.3V。U4(183)脚的LMI-VREF信号是DDR的工作参考电压数据，设计电压为1.25V。
