(1)输出电流跟踪测试：

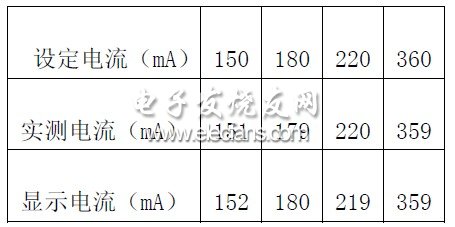

表1 输出电流显示跟踪测试

(2)电压调整率测试(设定电流为150mA)：

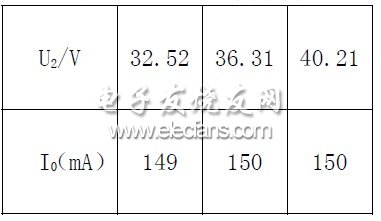

表2 电压调整率测试

从32V~40V 时电流变化范围是149mA~150mA 调整率为0.6%。电压调整率Su≤1%。达到要求：

(3)负载调整率测试

输入电压为36.23V，设定电流为300mA，负载从5 个LED 到10 个LED 时输出电流波动范围是209mA~300mA。调整率为0.4%。负载调整率SL≤1%达到要求。

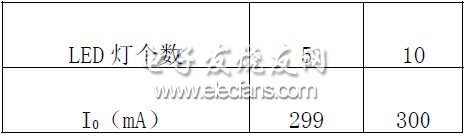

表3 负载调整率测试

(4)效率测试

U2=36V、负载为10个LED、I0=300mA。

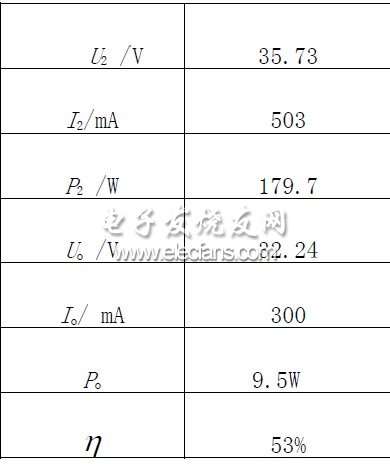

表4 效率η参数测试

(5)功率因数测试

测得功率因数为0.998，达到要求。

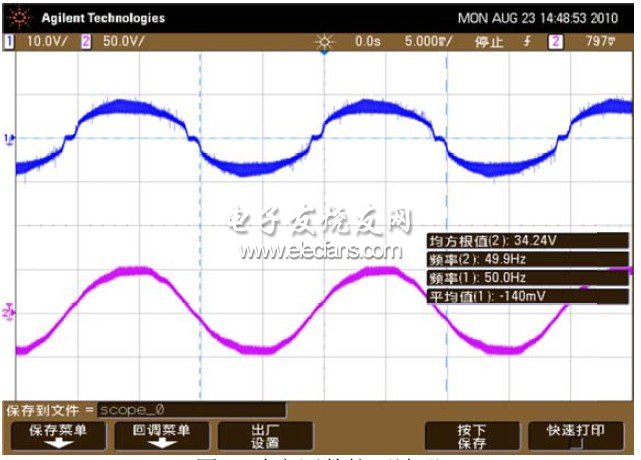

图6 功率因数校正波形
