液晶屏逻辑板TFT偏压电路工作原理
来源:本站整理  作者:佚名  2011-11-12 20:28:23

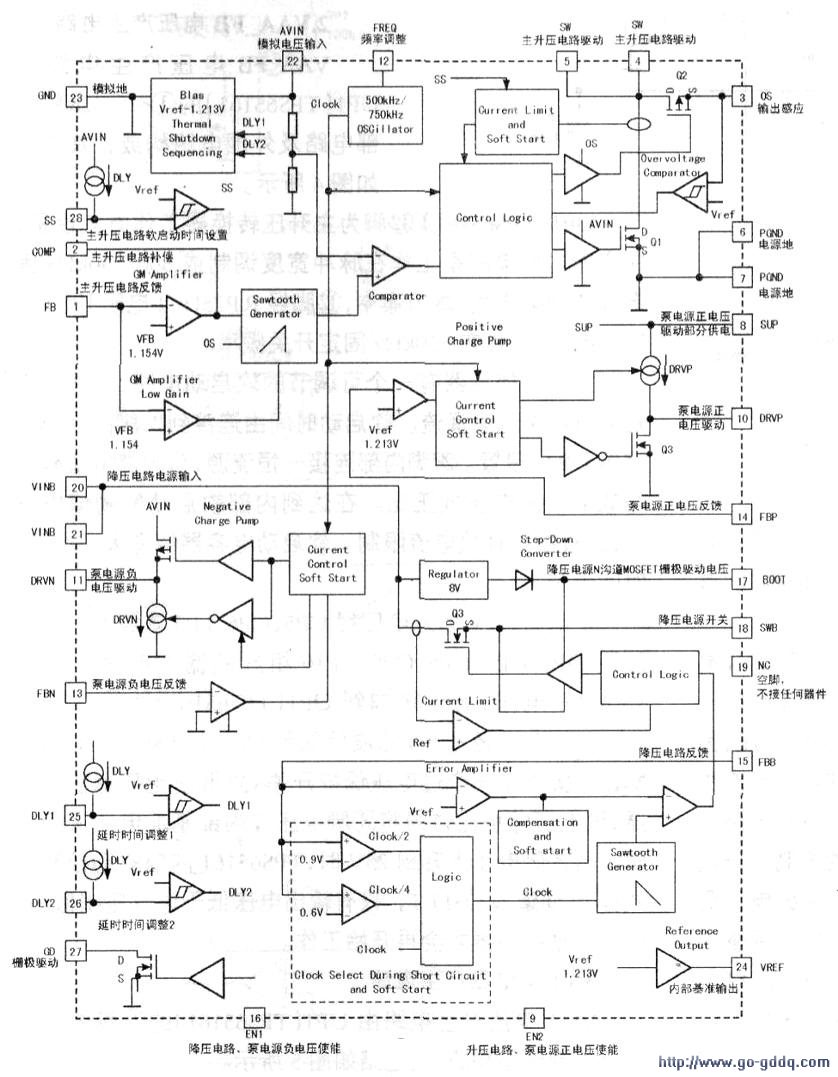

  TPS65161能够为TFT-LCD面板提供4路符合时序要求的不同电压输出,并凭借其大电流输出能力,成为大尺寸显示器和LCD TV应用的理想选择。TPS65161包括可调上电时序和安全功能,如过电压保护、升压转换器和短路保护锁存变换,以及过热保护( 155℃)。此外,该器件集成了数据驱动信号,控制隔离MOSFET开关,切换VDA与VGH电压。TPS65161内部框图如上图所示。

  一、TPS65161构成的偏压电路

  主板输出的上屏控制指令( ON -PANCEL)打开上屏控制电路后,输出液晶屏所需的上屏电压(12V)到驱动板,12V电压一方面加到TPS65161的(22)脚,为芯片提供工作电压;另一方面送到外围电路,产生芯片所需的12V_SW、VAA_FB、VAA电压。

  在TPS65161(9)脚和(16)脚使能控制信号控制下,上屏电压12V通过内部降压转换器产生时序控制器和LCD面板所需的驱动电压VDD.并在升压转换器的作用下,产生数据驱动器所需的电压VDA;同时,通过TPS65161内部进行双倍压转换(泵电源)形成扫描驱动器所需的VGH和VGL电压。

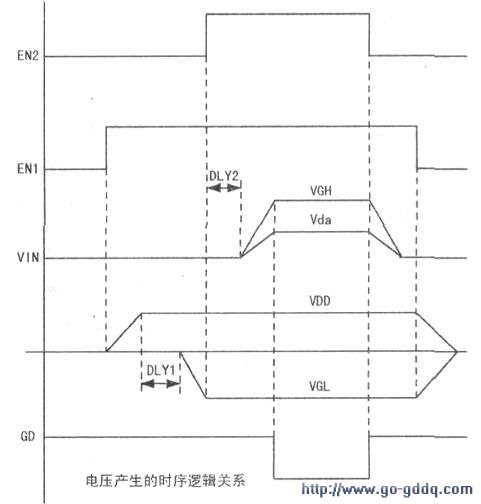

  上述电压产生的时序驱动关系如下图所示。

[1] [2] [3] [4]  下一页
