便携式电子产品液晶屏背光LED驱动电路简介(下)
来源:本站整理  作者:佚名  2015-03-06 08:34:30

    6.白光LED驱动器AP3008
    AP3008是BCD半导体公司(BCD Semiconductor)生产的一款串联升压式白光LED驱动器,能满足LCD背光均匀、低成本、高性能、恒流等要求。
    AP3008为电流模式的升压式DC-DC变换器,内置功率开关管,并集成有1.25V的基准电源、误差放大器、1.2MHz振荡器、斜波发生器、电流取样放大器、PWM及R/S触发器、过压保护(OVP )、输出驱动等电路。
    因AP3008内置有UVLO电路,具有2.5V~15V很宽的工作电压范围。过压保护电路检测PWM脉冲输出的峰值电压,当PWM脉冲的峰值电压高于内部设置的I.值电压时,过压保护电路动作,关闭PWM开关电路。若要使电路重新工作,则断电后再上电,或在④脚加上一个由低到高的信号。

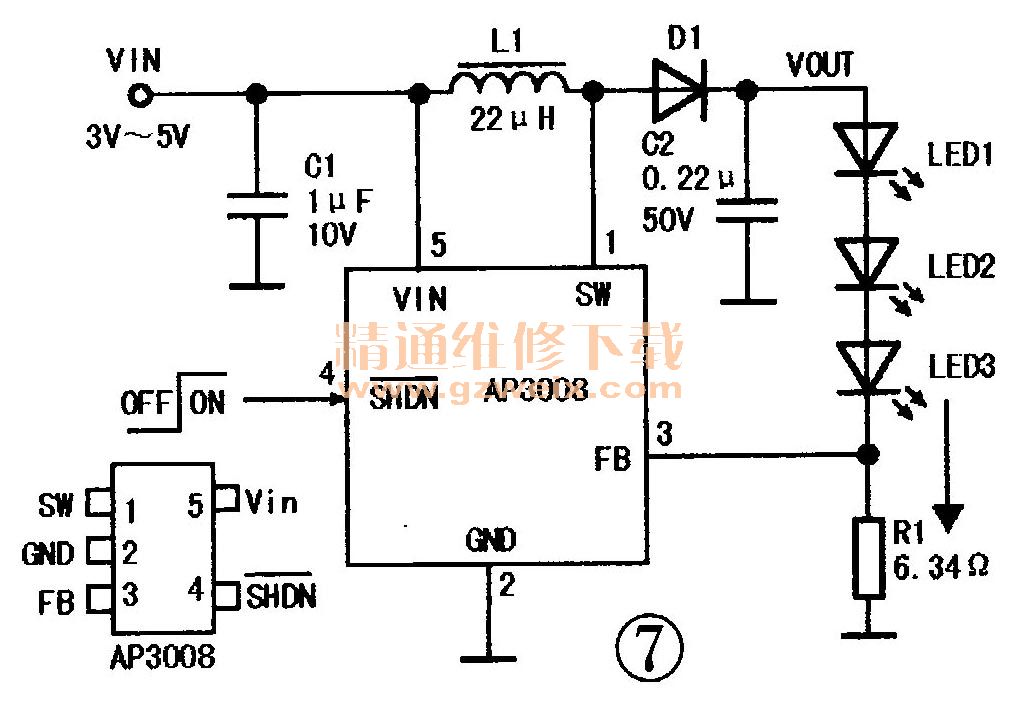

    当输人电压为3.2V时,AP3008可以驱动4只白光LED,输出电流最大为20mA;当输人电压为5V时,它可以驱动6只白色LED 、输出电流最大仍为20n A。 AP3008采用SOT23 -5和TSOT23 -5封装,典型应用电路如图7所示。

    7.白光LED驱动芯片AS3691

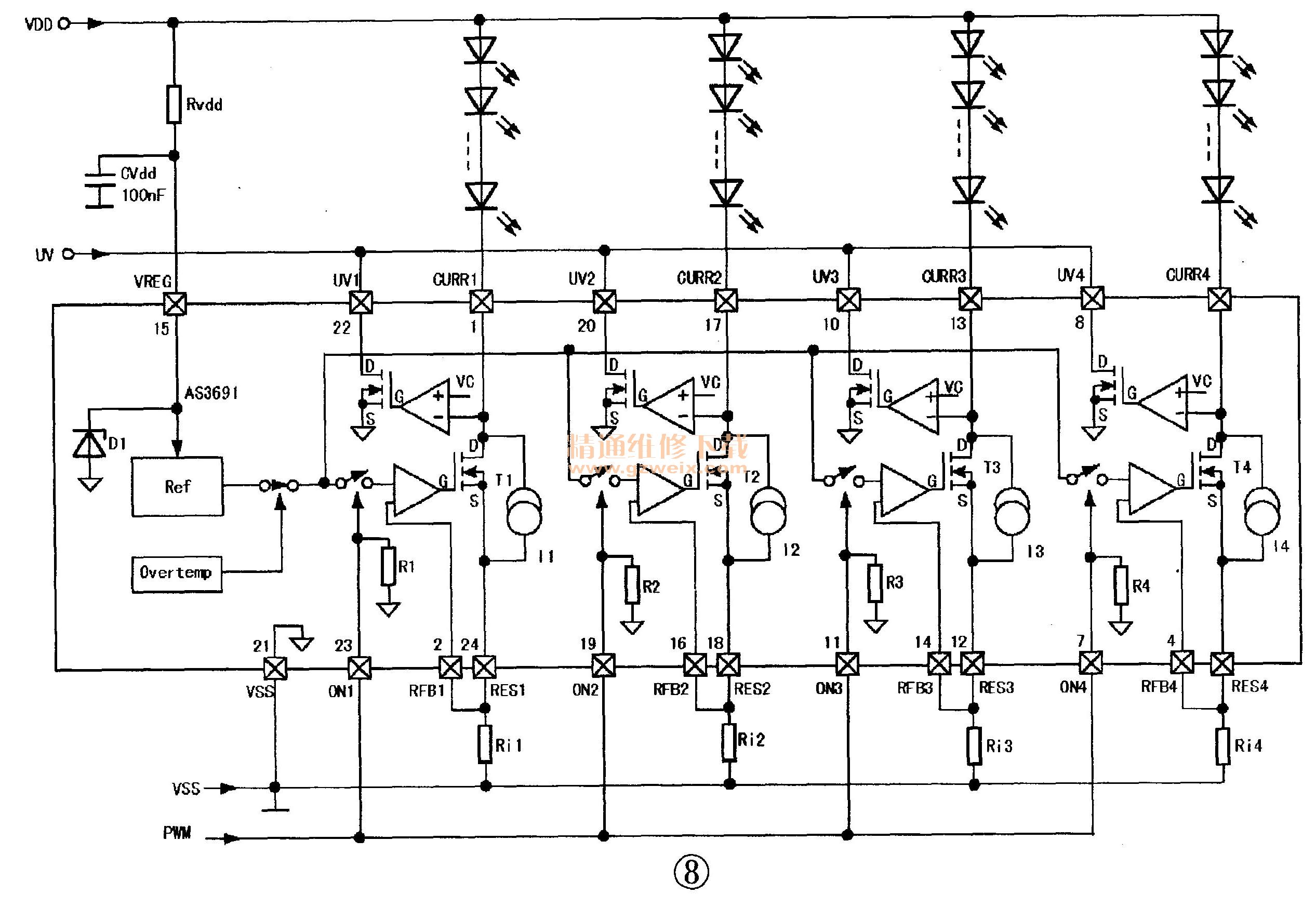

    AS3691是奥地利微电子公司(AMS )推出的白光LED驱动芯片,可通过外部电阻设定每个LED通道的工作电流,LED的亮度则由四个独立的脉冲宽度调节器控制。因每只AS3691芯片中集成有四个独立工作的电流控制电路,如图8所示,故该芯片能同时驱动四路白光LED,每路输出电流为400niA,或是仅驱动一路白光LED,但可输出1.6A电流。

    为了减少电感升压器产生的电磁干扰(易造成图像闪烁),AS3691内置有线性驱动器;为了提升驱动效率,该芯片内部每个通道都设有一个回馈输出端。AS3691采用小型QFN4 x 4封装,工作电压可高达15V,对LED的电流的控制精度达0.5%。
      8.高效白光LED驱动芯片CAT3614

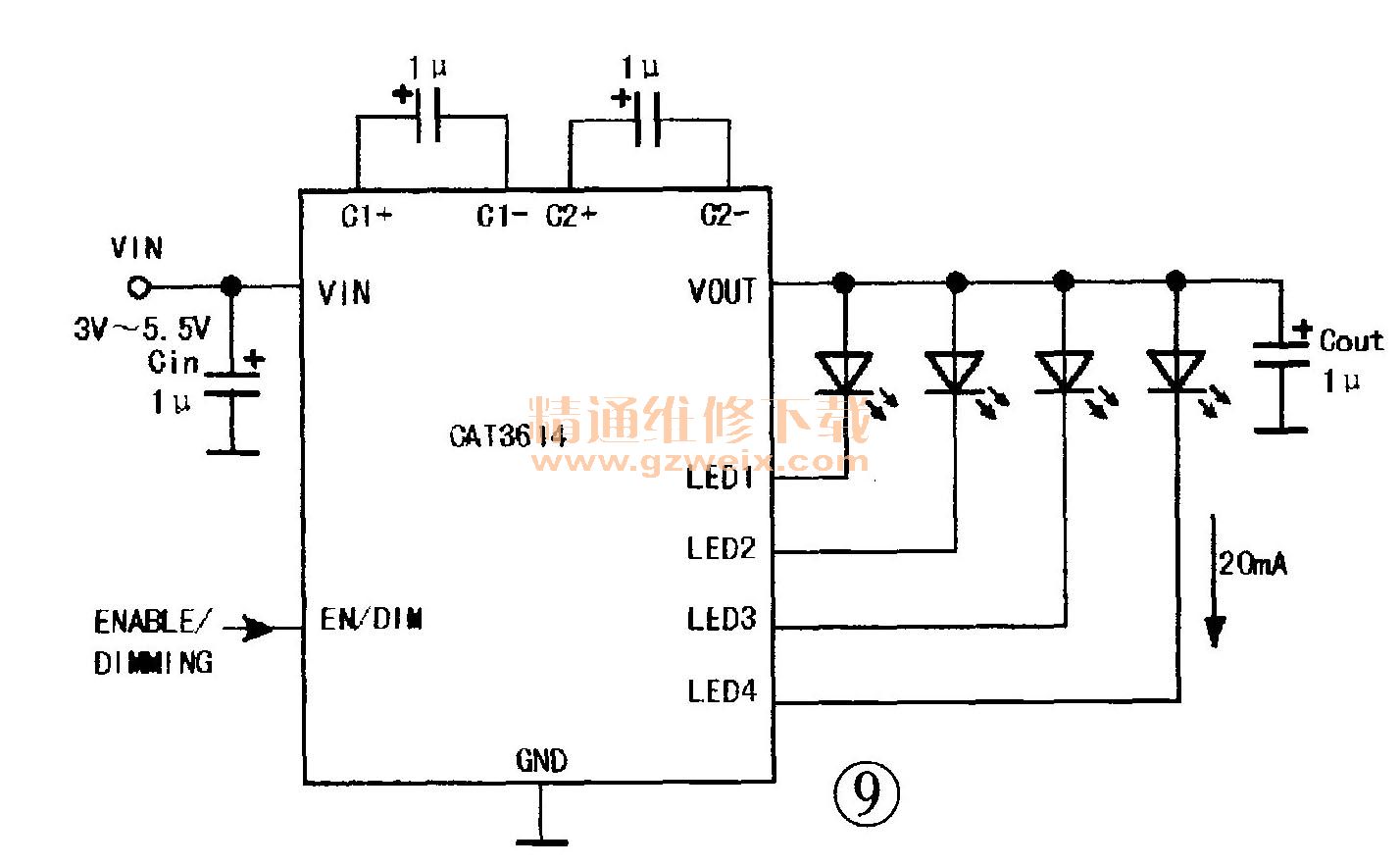

    CAT3614是Catalyst Semiconductor公司推出的一款新型高效白光LED驱动芯片,可为较大尺寸液晶屏提供无闪烁的背光照明。CAT3614的典型应用电路如图9所示,取消了传统高亮度LED驱动所需的电感升压电路,从而简化了系统设计,非常适合手机、PDA和数码相机使用。

    9.高效率白光LED驱动器SiP12401
    SiP12401是威世(VISHAY)公司针对高效率白光LED驱动而设计的,主要用于手机和数码相机等便携式电子设备中。

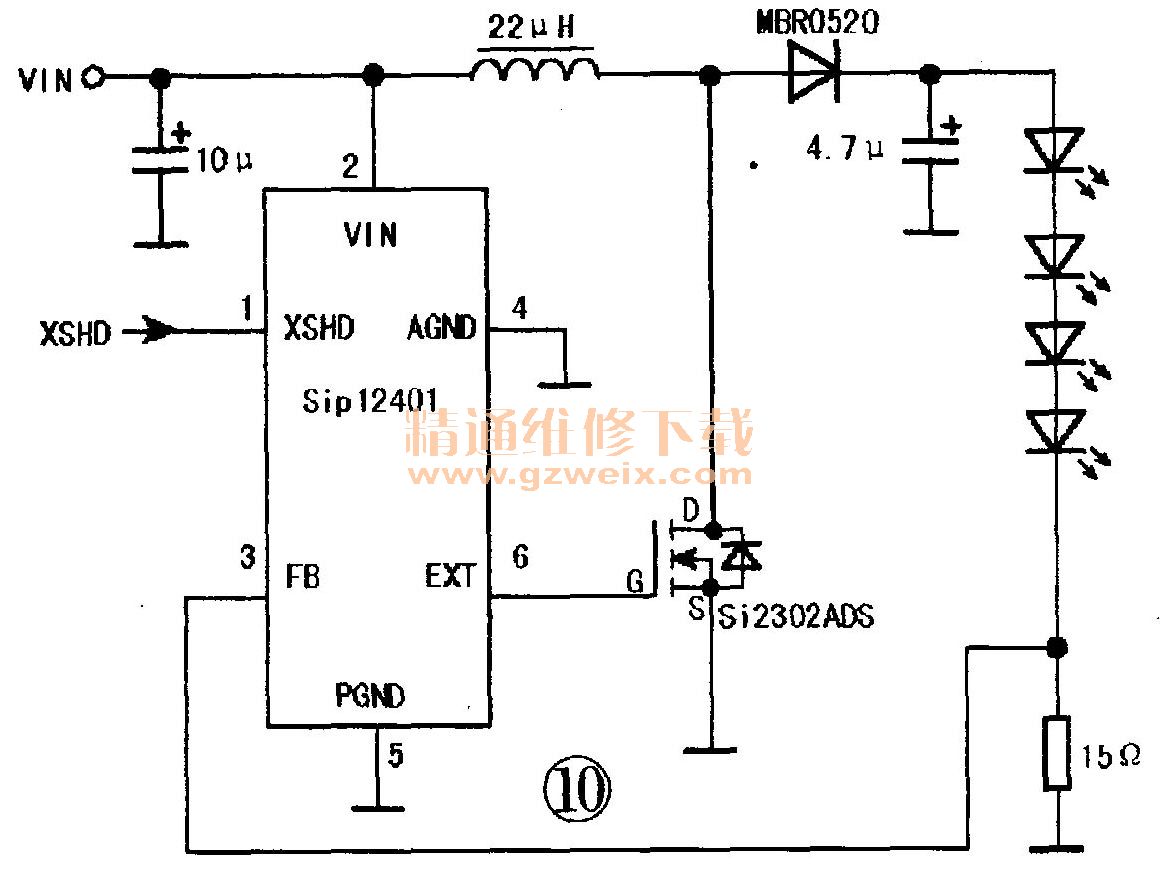

    SiP12401的工作电压为1.8V~5.0V,可由镍氢或锉离子电池来供电,以驱动串联的白光LED,其典型应用电路如图10所示。SiP1.2401内置有频率补偿的电压模式PWM电路,工作频率可达600kHz,驱动效率可达80%,待机电流仅为1μA。

[1] [2]  下一页
