引言

　　作为热动力机械的热风炉于20世纪70年代末在我国开始广泛应用，它在许多行业已成为电热源和传统蒸汽动力热源的换代产品。通过长时间的生产实践，人们已经认识到，只有利用热风作为介质和载体才能更大地提高热利用率和热工作效果。传统电热源和蒸汽热动力在输送过程中往往配置多台循环风机，使之最终还是间接形成热风进行烘干或供暖操作。这种过程显然存在大量浪费能源及造成附属设备过多、工艺过程复杂等诸多缺点。而更大的问题是，这种热源对于那种需要较高温度干燥或烘烤作业的要求，则束手无策。针对这些实际问题经过多年潜心研究，终于研制出深受国内外用户欢迎的JDC系列螺旋翅片管换热间接式热风炉和JDC系列高净化直接式热风炉。

　　目前，我国绝大多数热风炉的燃烧控制主要还是采用手动控制，煤气流量和空气流量的大小由人工凭经验手动调节，因此，供热温度波动较大，对热风炉的寿命也有很大影响，并造成煤气的巨大浪费。传统控制方法主要有比例极值调节法和烟气氧含量串级比例控制法，但是由于不能及时改变空燃比，不易实现热风炉的最佳燃烧，且测氧仪器成本高、难以维护，因此，实际使用效果不太理想；数学模型法能将换炉、送风结合为一体，但由于检测点多，在生产条件不够稳定、装备水平较低的热风炉中不易实现；人工智能方法主要有神经网络和模糊控制，神经网络控制对热风炉燃烧过程有极强的自学习能力，但抗干扰能力较弱，而模糊控制不需数学模型，有较强的抗干扰能力且易于实现，因此尤其适用于热风炉这类难以确切描述的非线性系统。

　　1 热风炉燃烧控制系统

　　1.1 热风炉的燃烧过程

　　燃烧过程对应着蓄热室的蓄热过程，它分为加热期和拱顶温度管理期。当拱顶温度上升到一定值后，需要保持拱顶温度维持在这个定值，此时拱顶几乎不再吸收废气的热量，而废气的热量主要被蓄热室中下部所吸收。从废气管道排出的废气，它的温度比较低时，说明热风炉的热交换效率比较高，反之，热交换效率比较低。因此，在拱项温度达到一定值后，合理控制废气的温度上升速率对热风炉的燃烧显得尤其重要。

　　1.2 热风炉燃烧控制的基本思想

　　加热期拱顶温度的上升速率和进入拱顶温度管理期废气温度的上升速率，主要取决于燃烧过程的空燃比和煤气流量，同时还受煤气、空气质量和压力波动的影响。实现热风炉燃烧过程自动控制的关键是随着煤气、空气压力和质量的波动及热风炉燃烧状态的变化对煤气

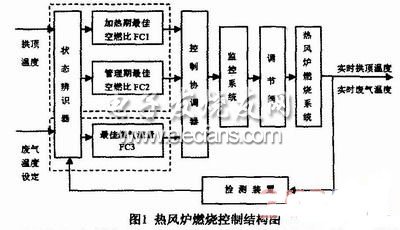

　　流量和空气流量进行实时调整，空气流量的调整可以转化为对空燃比的调整。故在加热期，可以最大空气流量进行加热，据此来调整合适的煤气流量或者以最大煤气流量进行加热，并调整合适的空燃比，迅速提高拱顶温度；到达拱顶温度管理期，适当减小煤气流量，并调整合适的空燃比，保证拱顶温度不变的情况下，提高废气的升温速率。热风炉燃烧控制系统结构如图1所示。

　　利用状态辨识器可以判断热风炉是处于加热期还是拱顶温度管理期，并且跟踪判断废气的温度是否达到设定值，以此选择不同燃烧阶段的模糊控制器（FC）。

　　1.3 加热期最佳空燃比模糊控制器

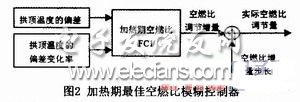

　　此阶段的最佳空燃比模糊控制器采用双输入单输出的模糊控制结构。选取加热期拱项温度的偏差e及其偏差变化率ec作为模糊控制器输入量，输出控制量为u,即空燃比调节增量。加热期模糊控制器结构如图2所示。

　　拱顶温度的偏差和拱顶温度的偏差变化率都分为7个等级：正大（PL）、正中（PM）、正小（PS）、零（ZO）、负小（NS）、负中（NM）、负大（NL）。空燃比调节增量划分为7级：快速加大（PL）、中速加大（PM）、低速加大（PS）、不变（ZO）、低速减小（NS）、中速减小（NM）、高速减小（NL）。

　　1.4 拱顶温度管理期最佳空燃比模糊控制器

　　此阶段模糊控制器的控制目的是使管理期拱顶温度达到拱顶目标温度，模糊控制器采用双输入单输出的模糊控制结构。将拱顶温度偏差和温升速率作为控制输入，拱顶温度偏差划分为7个等级，温度上升速率划分为7个等级，空燃比调节增量

　　分为7个等级。控制规则与加热期最佳空燃比模糊控制器的控制规则相同。当拱顶温度达到拱顶目标温度，转入到管理期最佳煤气流量模糊控制器。
